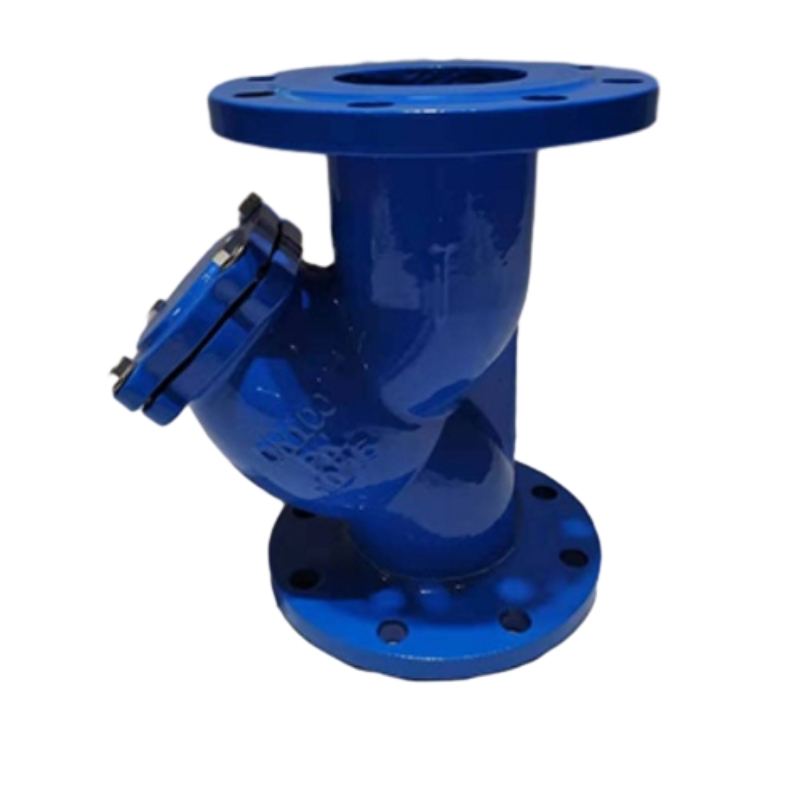

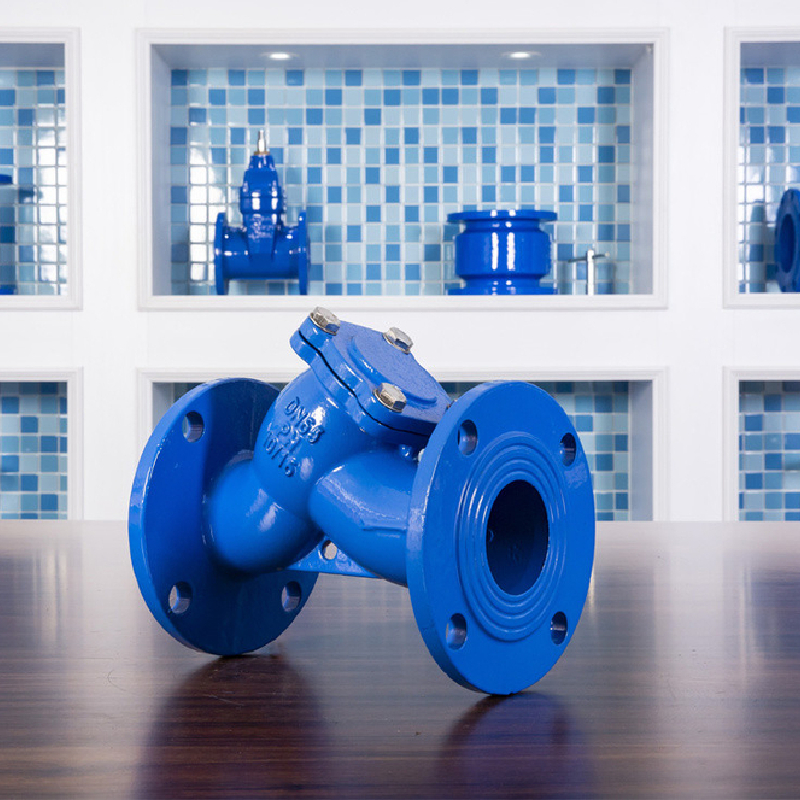

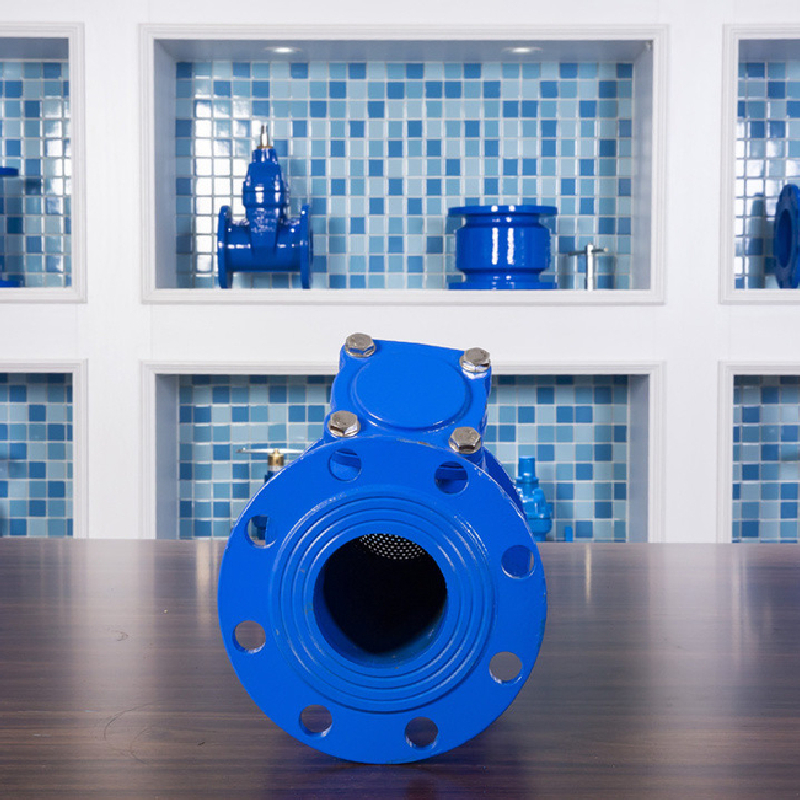

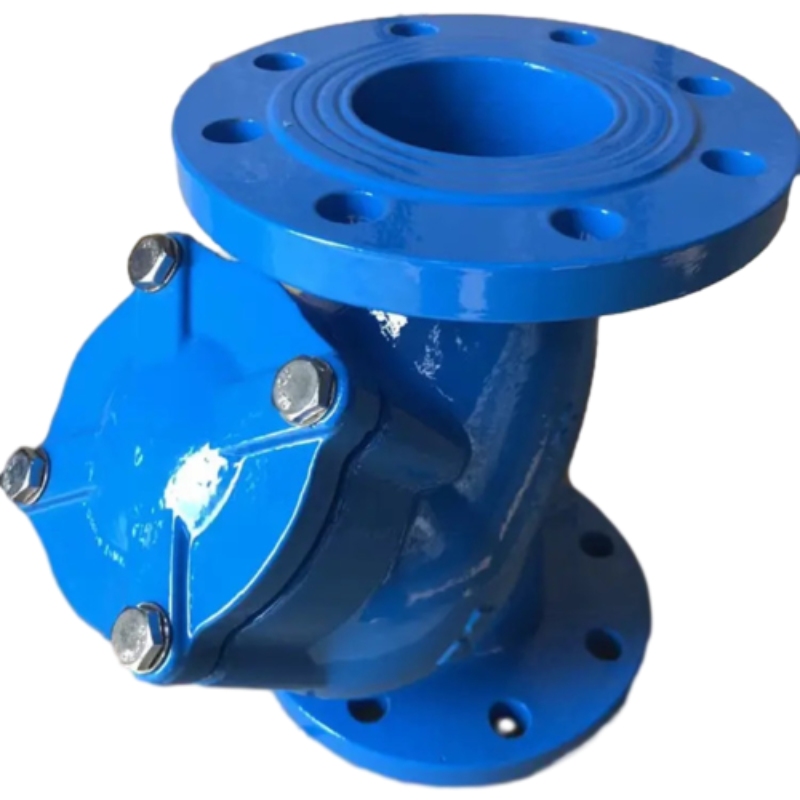

Y typ sítko

Struktura filtru typu Y má nízký odpor a pohodlný vypouštění odpadních vod.

Důvodem, proč je filtrační obrazovka vyrobena ve tvaru válcového koše filtru, je zvýšení její síly, která je silnější než jednovrstvá obrazovka, a kryt příruby na dolním konci rozhraní ve tvaru Y lze odpružen tak, aby pravidelně odstranil částice uložené ve filtorovém koši.

Filtr typu Y má vlastnosti pokročilé struktury, malého odporu a pohodlného vypouštění odpadních vod. Vhodným médiem filtru typu Y může být voda, olej a plyn. Obecně je vodní síť 18-30 síťovina, ventilační síť je 10-100 mesh a síť pro propuštění oleje je 100-480 mesh. Koškový filtr je složen hlavně z spojovacího potrubí, hlavního potrubí, filtru modré, příruby, krytu příruby a spojovacích prostředků. Když kapalina vstupuje do filtru modré přes hlavní potrubí, pevné částice nečistoty jsou blokovány ve filtru modré a čistá tekutina prochází filtrem modrou a je vypouštěna z výstupu filtru.

1. Pěkné modelování, na těle je přednastavena otvor pro testování tlaku.

2. Pohodlné a rychlé použití. Podle požadavku uživatele je možné změnit šroubovou zátku na těle do kulového ventilu a nechat jeho výstup se připojit k odpadnímu potrubí, což může udělat, aby vytěžila odpadní vody s tlakem, aniž by odstranila kapotu.

3. filtrování obrazovek různých přesností filtrování lze poskytnout podle požadavku uživatele, díky čemuž je filtrační obrazovka vyčištěna pohodlněji.

4. kanál tekutin je navržen vědecky a přiměřeně, s menším odolností proti toku a větším tokem. Celková plocha sítě přichází 3-4násobek plochy DN.

5. Teleskopický typ umožňuje výhodnější instalaci a odstranění.

Funkce typu y typu sítko

V různých průmyslových aplikacích je efektivní provoz strojů a systémů prvořadý. Jednou klíčovou složkou, která zajišťuje spolehlivost a dlouhověkost těchto systémů, je sítko typu y. Toto zařízení, které je často přehlíženo, hraje při udržování integrity tekutin instrumentální roli.

Primární funkcí sítka typu y je odfiltrovat nežádoucí úlomky a částice z toku tekutiny. To může zahrnovat nečistoty, rzi, měřítko a další kontaminanty, které by mohly potenciálně způsobit poškození čerpadel, ventilů a dalšího následného zařízení. Účinným zachycením těchto nečistot chrání sítko typu Y celý systém, snižuje náklady na údržbu a zabrání neočekávaným prostojům.

To, co odlišuje sítko typu Y od ostatních filtračních zařízení, je jeho jedinečný design. Pojmenovaný pro své tělo ve tvaru Y, sítko má obrazovku, která zachycuje částice, a zároveň umožňuje projít tekutinou. Tento design usnadňuje snadnou údržbu; Když se sítko ucpává, lze jej snadno vyčistit nebo vyměnit bez narušení toku systému. Toto pohodlí je významnou výhodou v prostředích, kde je nepřetržitý provoz kritický.

Sítky typu y se běžně používají v různých průmyslových odvětvích, včetně úpravy vody, chemického zpracování a ropy a plynu. Mohou být použity v horizontálních i vertikálních konfiguracích potrubí, takže jsou všestranné pro různé aplikace. Porozumění specifickým požadavkům vašeho systému pomůže při výběru vhodného sítka typu Y a zajištění optimálního výkonu a ochrany.

Závěrem lze říci, že sítko typu y je nezbytnou součástí mnoha systémů manipulace s tekutinou. Jeho funkce přesahuje pouze filtrování; Zvyšuje spolehlivost celé operace a nakonec zajišťuje efektivitu a efektivitu nákladů. Investováním do správného sítka typu Y může podniky chránit své vybavení a udržovat hladké operační toky, což zdůrazňuje důležitost tohoto často podceňovaného zařízení.

Z DN15 do DN400: Jak se tento sítko Y se stává master potrubí z potrubí

Storaenův sítko typu Y nastavuje standard pro všestrannou ochranu potrubí a nabízí bezkonkurenční rozsah velikosti-od kompaktního DN15 (0,5 ”) až po průmyslovou třídu DN400 (16 ”)-který se bezproblémově přizpůsobuje rezidenčním, komerčním a těžkým průmyslovým aplikacím. Jako přední kovový sítko a poskytovatel litinového sítka kombinujeme robustní materiály, přesné inženýrství a přizpůsobitelné funkce, abychom poskytovali univerzální řešení pro zachycení rzi, měřítka, písku a dalších pevných látek napříč všemi měřítky potrubí.

Návrh inclusive velikosti pro každou aplikaci

1. Miniaturní systémy (DN15 – DN50 / 0,5 ” – 2”)

Tyto filtry typu Y (např. DN25), ideální pro rezidenční instalatérství, jednotky HVAC a malé stroje, mají lehké tělech litinové nebo uhlíkové oceli s závitovými připojeními a zajišťují snadnou instalaci v těsných prostorech. Obrazovka z nerezové oceli s 20–200 (304/316L) odstraní částice tak malé jako 75 μm, chrání faucety, ventily a čerpadla před troskami bez omezení toku – kritický pro udržování tlaku vody v bytových komplexech nebo komerčních kuchyních.

2. průmyslové potrubí střední velikosti (DN65-DN200 / 2,5 ”-8”)

Pracovní kůň výrobních závodů a energetických sítí, tato přírubová sítka (RF/FF připojení na SH/T3411) Zůstatelnost a účinnost:

Konstrukce těžkoprávy: Trvavá železa QT450 nebo WCB uhlíkové ocelové pouzdra odolávají hodnocení tlaku až do 16 MPA a teploty od -5 ° C do 450 ° C, což je způsobuje, že jsou vhodné pro páru, olej a chemická média.
Optimalizovaná filtrace: Konstrukce ve tvaru Y zvyšuje plochu filtru o 40% ve srovnání s inline modely, snižuje pokles tlaku a umožňuje 99% míru zachycení pro částice 50–500 μm-perfektní pro ochranu čerpadel, výměníků tepla a kontrolních ventilů při zpracování potravin nebo petrochemické linie.

3. rozsáhlé průmyslové systémy (DN250-DN400 / 10 ”-16”)

U elektráren, rafinérií a mořských aplikací poskytují naše nadměrné sítky typu Y nekompromisní výkon:

Zemnící struktura: Zahubené příruby a žebrovaná tělesa zpracovávají 2000+ kg zatížení a vysokorychlostní toky, zatímco kryt středu rychlého uvolňování umožňuje bezpečné a efektivní odstranění zbytků bez demontáže potrubí-klíč pro minimalizaci prostojů v prostředí kontinuální výroby.
Vlastní roztoky sítě: Zvolte 10–480 síťových filtrů (nerezová ocel nebo monel), aby odpovídaly specifickým potřebám médií, od hrubé filtrace písku v systémech chladicí vody až po jemné odstranění částic ve farmaceutických potrubích.

Univerzální rysy pro bezproblémovou integraci

Všestrannost připojení: K dispozici s závitovými, svařovanými nebo přírubovými koncemi, naše sítky typu Y se hodí k standardům ASME, DIN a JIS, což eliminuje potíže s adaptéry v globálních projektech.
Nízký design údržby: nakládatelný koš a volitelný odtokový ventil umožňují snadný výtok zbytků bez odstranění sítko, zatímco opětovné použitelné síťové obrazovky snižují provozní náklady o 30% ve srovnání s disponibilními alternativami.
Možnosti materiálu: Vyberte z litiny (nákladově efektivní pro vodu/plyn), nerezová ocel (korozní odolný pro chemikálie) nebo tažná železa (vysoká pevnost pro extrémní tlaky)-zajišťuje správné typy sítko pro každý pracovní stav.

Proč Storaen vede při filtraci plné velikosti

Certifikovaná spolehlivost: ISO 9001-kompatibilní a testována na standardy GB/T14382, každý sítko zahrnuje materiálovou zprávu a tlakový testovací certifikát, který zajišťuje bezpečnost v kritických aplikacích.
Inženýrské odborné znalosti: Náš tým pomáhá vybrat optimální sítko typu Y založeného na průtokové rychlosti, typu médií a filtrační přesnosti-dokonce i pro nestandardní potrubí (např. Snížení odpališť nebo vlastní rozvržení příruby).

Vyřešte všechny své výzvy z potrubí

Ať už chrání rezidenční ohřívač vody, udržování výrobní linky továrny nebo zajištění chladicího systému námořní plavidla, sítko Storaen incluzivní sítí typu Y. Kombinací trvanlivosti litinových sítí, přizpůsobivosti přírubových sítí a přesnost filtrů typu Y, jsme vytvořili univerzální řešení, které dokazuje: Pokud jde o ochranu potrubí, jedna velikost se nehodí-ale náš rozsah to dělá.

Spasitel chemického potrubí: Jak y typu sítky zachycují rez a chrání čerpadla a ventily

Při chemickém zpracování představují rzi, měřítko a kovové zbytky tiché hrozby pro čerpadla, ventily a přesné nástroje-do té doby, až se sítí typu Y vstoupí dovnitř. Naše typy sítí působí jako první linie obrany a zajišťují nepřetržité tok před nákladným poškozením. Zde je způsob, jak se náš sítko typu Y se stává nepostradatelným strážcem chemických potrubí.

Precizní filtrace: Zastavení rzi ve svých stopách

Jedinečný design filtru typu Y je klíčem k jeho ochranné síle:

Zbroj z nerezové oceli: dostupné v 10–480 sítě (304/316L), částice obrazovky zachycují až 30 μm – včetně rezavých vloček, svařovací strusky a fragmenty katalyzátoru – s 99% mírou zachycení. Ve vstupních liniích čerpadla to zabraňuje erozi oběžného kola, zatímco u kontrolních ventilů zastaví opotřebení sedadla, které by mohlo vést k únikům nebo neúspěšné regulaci.
Optimalizace toku ve tvaru Y: Úhlové pouzdro zvyšuje oblast filtrace o 30% ve srovnání s inline modely, snižuje pokles tlaku a umožňuje úlomkům usadit se v koši bez narušení toku-kritický pro udržení konzistentního tlaku v přívodních linkách reaktoru nebo destilačních sloupcích.

Trvanlivost pro agresivní chemická média

Chemické potrubí vyžadují kovové sítky, která odolávají korozi a vysokým teplotám:

Excelence materiálu: Vyberte si z litinových sítí Y (QT450 Trupicová železa pro mírné korozivní média) nebo varianty z nerezové oceli (316L pro drsné chemikálie, jako je kyselina sírová), obě hodnocené pro teploty až do 450 ° C a tlak na 16 MPA.
Síla příruby: Přírubová sítí (připojení RF/FF na SH/T3411) poskytují integraci odolnou proti úniku, se zesílenými přírubami, které vydrží tepelnou roztažku v potrubí vyhřácích páry a zabraňují selhání kloubů, které by mohly vystavit systémy kontaminantům.

Strategické umístění pro maximální ochranu

1. Ochrana čerpadla

Nastavené proti proudu od odstředivých čerpadel, naše sítko typu Y blokuje rezavé částice před poškozením čepelí oběžného kola, snižují vibrace a prodlužují životnost čerpadla o 25%. U chemických měřicích čerpadel zabraňuje ucpávání sedadel ventilu a zajišťuje přesné dávkování v polymeračních procesech.

2. Konzervace ventilu

U ventilů a kontrolních ventilů v oblasti vysoce čistoty v liniích vysoké čistoty zastaví jemné síťové sítě (200–480 mesh) zbytky pod milimetrům z kompromitujících těsnicích povrchů, přičemž se zabrání nákladným vypnutí opravy nebo náhrad ventilu.

3. Stabilita procesu

Na proti proudu od výměníků nebo filtrů tepla zabraňuje znečištění usazeniny měřítka, udržování účinnosti přenosu tepla a snižování frekvence čištění v obvodech chladicí vody.

Shield vaše chemické procesy dnes

V chemických rostlinách, kde může narušit produkci i jediná částice, dodávají Storaenovy sítky typu Y filtrační přesnost a drsnou životnost potřebnou k ochraně čerpadel, ventilů a integrity procesu. Kombinací pokročilé technologie sítě s chemicky odolnými materiály transformují naše typy sítí rizik související s rezací do klidu mysli-takže vaše potrubí může fungovat při efektivitě špičky den co den. Prozkoumejte naše filtrační řešení typu Y a zjistěte, proč nám průmyslová odvětví důvěřuje, že jejich kritické systémy udržují čisté, bezpečné a silné.

Co je sítko typu Y a jak to funguje?

Stigter typu AY je klíčovou součástí v tekutých systémech, která je navržena tak, aby odfiltrovala nečistoty a zbytky z trubek. Její jedinečná konfigurace ve tvaru Y umožňuje účinný tok při minimalizaci poklesu tlaku. Stigter má síťovou obrazovku, která zachycuje částice, když tekutina prochází, a zajišťuje, že váš systém pracuje hladce a efektivně.

Z jakých materiálů je sítko typu Y?

Náš sítko typu Y je konstruován z vysoce kvalitní nerezové oceli a poskytuje vynikající odolnost proti korozi a trvanlivost. Tato volba materiálu zajišťuje dlouhověkost a spolehlivost, díky čemuž je náš sítko vhodný pro různé aplikace v různých průmyslových odvětvích, včetně vody, oleje a plynu.

Lze nainstalovat sítko typu Y v jakékoli poloze?

Ano, sítko typu y je všestranné a lze jej nainstalovat do vodorovných nebo vertikálních orientací. Doporučujeme však dodržovat konkrétní pokyny pro instalaci pro udržení optimálního výkonu a zajištění efektivní filtrace. Nejlepší postupy najdete v příručce k produktu.

Jak mohu vyčistit nebo udržovat sítko typu Y?

Údržba sítka typu Y je relativně jednoduchá. Doporučujeme periodické kontroly na základě čistoty tekutiny a stavu obrazovky sítě. Chcete -li čistit, můžete odšroubovat uzávěr sítka, odstranit síť a opláchnout ji vodou nebo použít vhodné čisticí roztoky. Pravidelná údržba pomáhá zajistit dlouhodobé funkce a snižuje potenciální prostoje.

Jaké je maximální hodnocení tlaku pro sítko typu Y?

Náš sítko typu Y je navržen tak, aby zvládl maximální hodnocení tlaku až 150 psi, takže je vhodný pro většinu standardních aplikací. Podrobné informace o přechodových gradientech produktu však najdete na specifikacích produktu, protože použití sítko nad jeho jmenovitou kapacitou by mohlo vést k problémům ve vašem systému.

Je sítko typu Y vhodný pro vysokoteplotní aplikace?

Ano, náš sítko typu Y je navržen tak, aby odolával vysokým teplotám, s nimiž se obvykle vyskytuje v průmyslových aplikacích. Konstrukce z nerezové oceli zajišťuje, že sítko udržuje svou integritu i při extrémním teplu. Podrobné pokyny naleznete na specifických teplotních limitch.

Jaké velikosti jsou k dispozici pro sítko typu Y?

Nabízíme sítko typu Y v různých velikostech, abychom vyhověli vašim specifickým potřebám, v průměru od 1 palce do 6 palců. Zkontrolujte náš seznam produktů pro dostupné velikosti a vyberte ten, který nejlépe odpovídá rozměrům potrubí.
