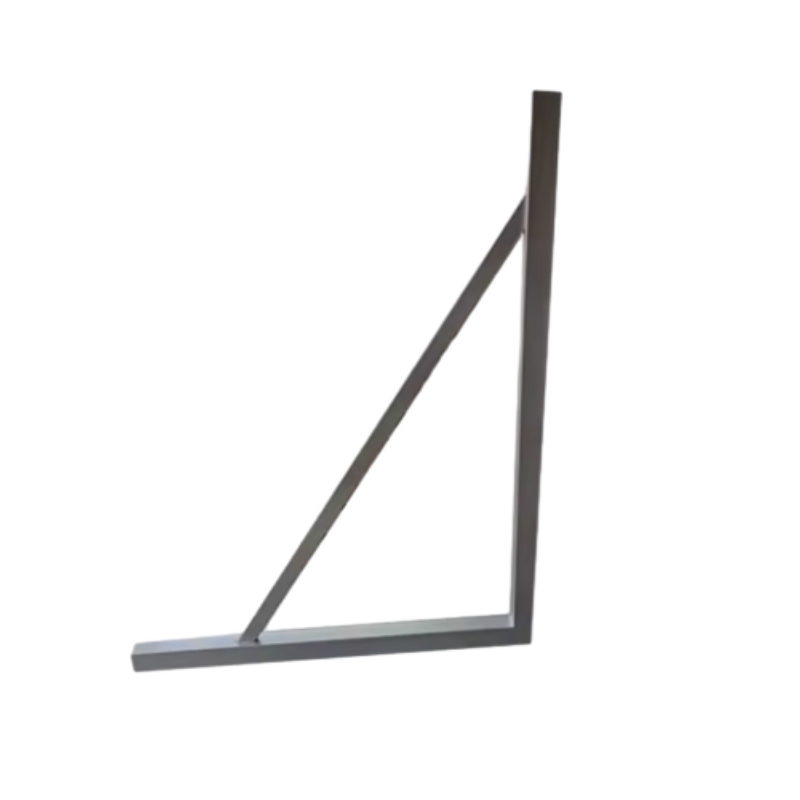

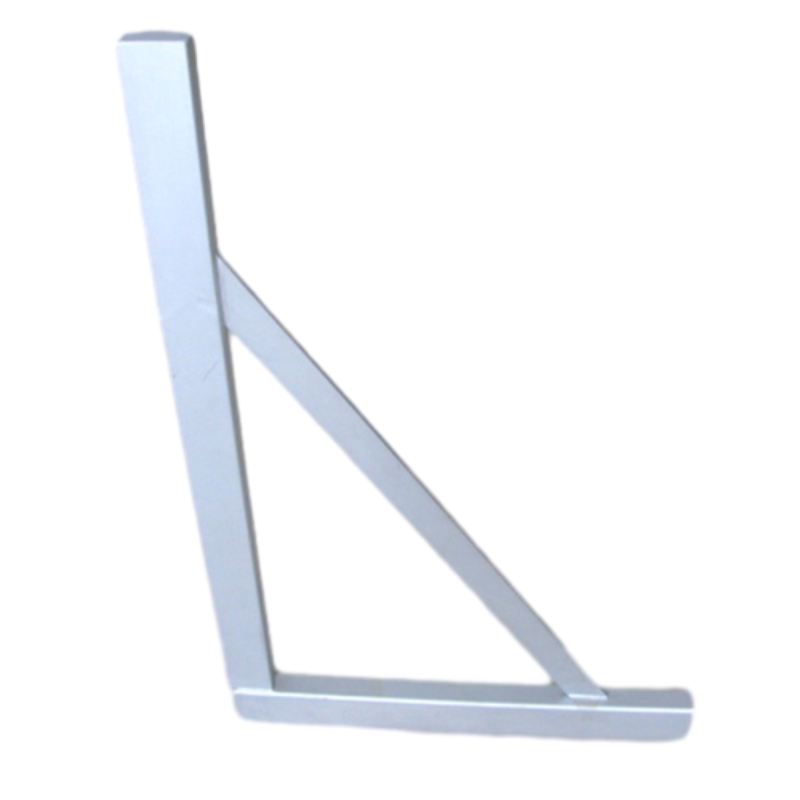

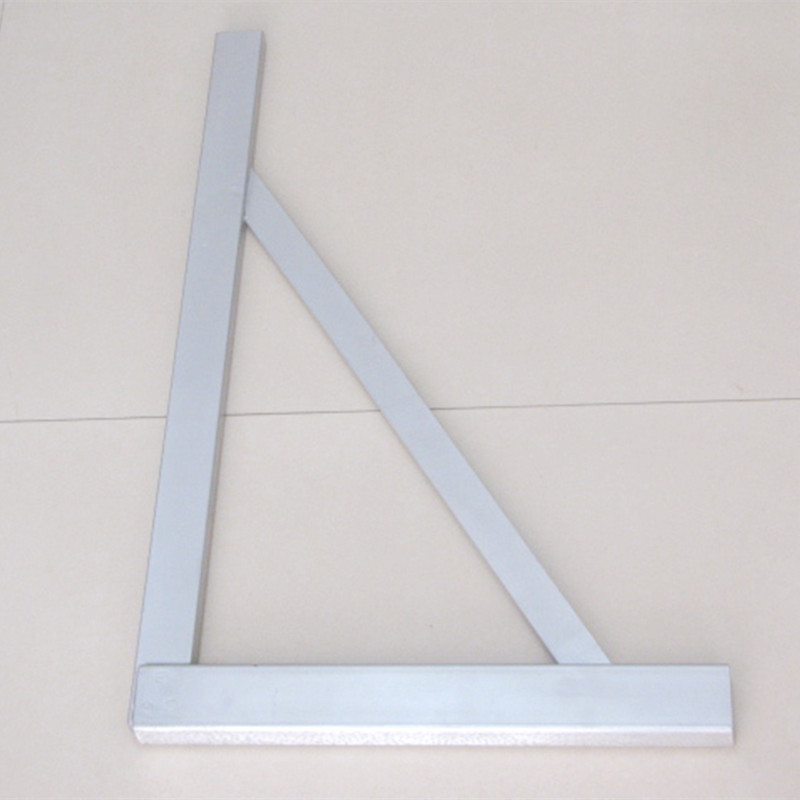

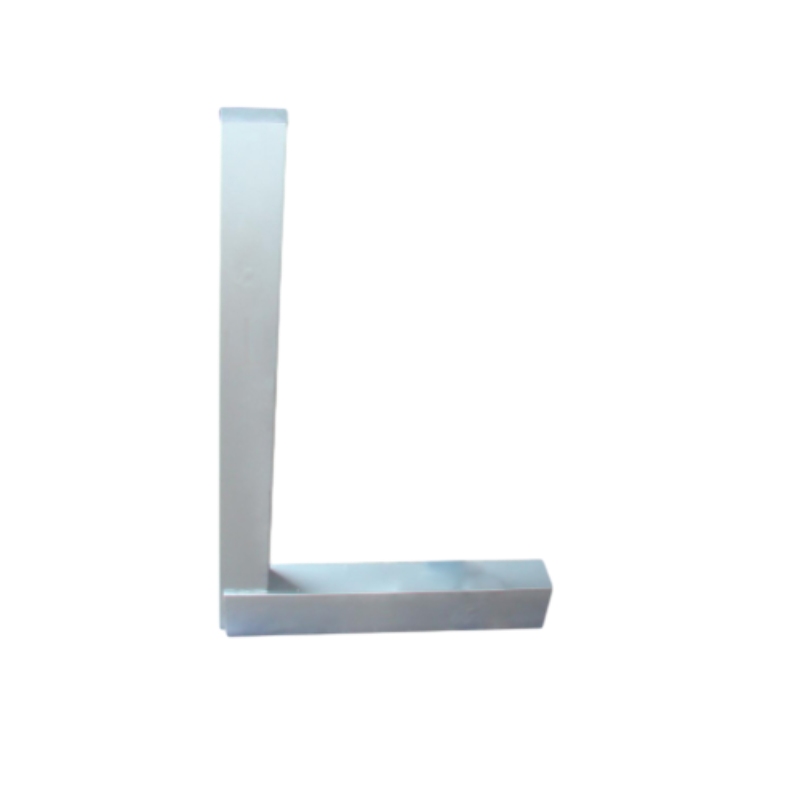

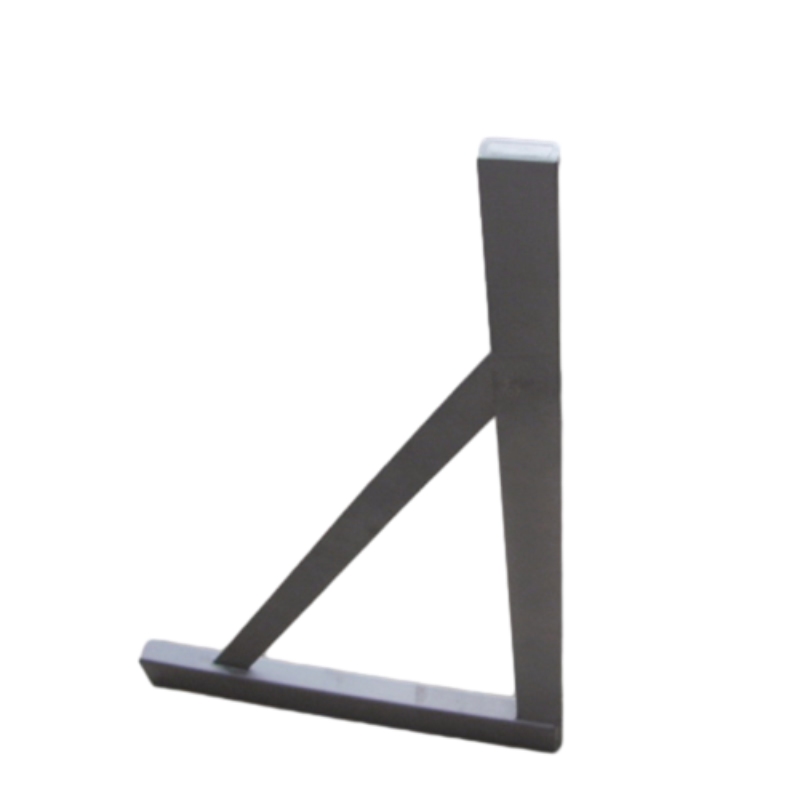

Pravý úhel pravítko

Místo původu ： Hebei

Záruka ： 1 rok

Přizpůsobená podpora ： OEM

Značka ： Storan

Číslo modelu ： 3003

Materiál ： Hořčík

Hmotnost položky ： 4 kg

Název produktu ： Hořčík-aluminium slitiny lehké ploché pravítko

Materiál ： Slitina hořčíku-aluminium

Velikost ： 630*400 mm

Balíček ： Překližka

Certifikát ： ISO9001

Stupeň ： 0 Grade

Doprava ： po moři nebo vzduchu

Klíčové slovo ： Paralelní pravidlo

Přesnost ： 0 Stupeň 1GRADE 2GRADE

Dodací lhůta

Pravítko úhlu sedadla Magnalium Wide Seat 210*300 mm

Výkon pravítkového pravého úhlu hořčíku:

1. 1. Fyzikální vlastnosti: 47 kg/mm2
2. 2. Magnesium-aluminium pravý úhel pravomoc prodloužení: 17%
3. 3. MAGNESIUM-ALIMINIUM PRÁVNÍ PRÁVNÍ BOD Bod: 110 kg/mm2
4. 4. Vickers Síla pravého úhlu hořčíku-hliníku: HV80
5.

Následující výhody má pravý úhel hořčíku-aluminium:

1. Lehká hmotnost, snadno použitelná a snadno se pohybuje.
2. 2. Není snadné se deformovat. Ohybový bod obecného ocelového materiálu je 30 kg/mm2 a bod celkové litiny je 38 kg/mm2. Ohybový bod tohoto materiálu je 110 kg/mm2 a index ohybového odporu je daleko za ostatními materiály.
3. 3. Snadné udržení, pozastavení a vyrovnání lze provést bez ovlivnění jeho přímé a paralelismu v důsledku dlouhodobého vyrovnávání.
4. 4. Není snadné se předvádět, nepoužívejte olej během používání, nepoužívejte jej po dlouhou dobu, při skladování jemně obtěžujte tenkou vrstvu obecného průmyslového oleje.

Precizní známky pravého úhlu 0–2: Standardy tolerance svislých

Při přesné výrobě je pravítko pravého úhlu pouze tak efektivní jako jeho schopnost udržovat přísné tolerance vertikálnosti. Storaen definuje tři přesné známky (0, 1, 2) pro naše kovová 90 stupňová pravítko, z nichž každá je navržena tak, aby splňovala specifické průmyslové požadavky – od metrologie letectví až po obecné obrábění. Porozumění těmto známkám zajistí, že vyberete správný nástroj pro vaše potřeby inspekce vertikálity, podpořené souladem ISO 1101 a GB/T 6092.

1. stupeň 0: Ultra vysoká přesnost (± 2")

Zlatý standard pro kritické aplikace:

Tolerance: udržuje 90 ° vertikálitu v rámci ± 2 arcsekund (± 0,0005 mm/m), ověřeno laserovou interferometrií.
Materiály: Prémiová litina HT200 (pro tlumení vibrací) nebo slitina hořčíku (pro lehkou tuhost), oba stresové relevizované při -80 ° C, aby se odstranilo 95% vnitřních napětí.

Aplikace:

Testování komponent letecké komponenty: Pravítko úhlu Storaen 90 stupňů (stupeň 0, 630×400 mm) zajišťuje, že držáky proudového motoru se vyrovnávají v rámci ± 0,001 mm/m, což brání selhání únavy z nesprávného vyrovnání.
Kalibrace CMM: Slouží jako referenční standard pro měřicí stroje na souřadnici, kde chyby submikronu mohou zneplatnit certifikační data pro implantáty zdravotnických prostředků.

2. stupeň 1: průmyslová přesnost (± 5")

Vyvažuje přesnost a všestrannost pro většinu úkolů obrábění:
Tolerance: ± 5 oblouků (± 0,0015 mm/m), ideální pro ISO 1101 kompatibilní s vertikální kontroly.
Konstrukční prvky: Zesílená žebra na kovových 90 stupňových pravítkových modelech (3000×2000 mm) Distribuují 200 kg+ zatížení bez deformace, zatímco 5 μm antikorozní povlak chrání před expozicí chladicí kapaliny.

Aplikace:

Automobilové opravy: pravítko Storaen vpravo (stupeň 1, 1000×630 mm) zajišťuje, že se vnuky motoru jsou kolmé na plochy páření do ± 0,01 mm, což snižuje přepracování sestavy o 40%.
Zarovnání stroje CNC: Ověřuje vertikálitu vřetena na frézovacích strojích, zlepšuje povrchovou úpravu (RA ≤ 1,6 μm) a prodloužení životnosti nástroje o 25%.

3.. Stupeň 2: Přesnost všeobecného účelu (± 10")

Spolehlivé pro nekritické zarovnání a úkoly rozvržení:

Tolerance: ± 10 oblouků (± 0,003 mm/m), vhodné pro požadavky GB/T 6092 třídy 2.
Možnosti materiálu: nákladově efektivní uhlíková ocel (pro těžkoprávnou prostředí) nebo eloxovaný hliník (pro odolnost proti korozi v textilních workshopech), váží jen 5 kg pro modely 1500×1000 mm.

Aplikace:

Sestava těžkých zařízení: Pravítko Storaen Multi Angle okraje (stupeň 2, 2000×1500 mm) kontroluje vertikálitu držáků buldozerových čepelí a zajišťuje vyrovnání 90 ° pro optimální posun půdy.
Výroba plechu: Vede 90 ° ohybové značky na ocelových listech o tloušťce 5 mm, čímž se sníží úpravy pokusů a omylů o 30% při výrobě krytu.

4. Storaen’s Precision Assurance

Kalibrační sledovatelnost: Každý pravý úhel pravítka zahrnuje certifikát generovaný CMM, sledovatelný na standardy národní metrologie.
Vlastní známky: Potřebujete pravítku stupně 0,5 pro polokritické letecké subkomponenty? Naši inženýři přizpůsobují tolerance vašim specifikacím, dodávaným za 4–6 týdnů.
Záruka: 1-leté krytí proti driftu vertikálity, zdvojnásobení průměru průmyslu, zajištění dlouhodobé spolehlivosti i při 40 ° C semináře.

Ať už vyžadujete přesnost submikronu stupně 0 pro letectví, vyvážený výkon 1. stupně pro automobilové obrábění nebo nákladově efektivní spolehlivost stupně 2 pro obecné úkoly, Storaenovo přesnost zkonstruované roztoky pravého úhlu pravého úhlu poskytují bezkonkurenční kontrolu vertikálity. Spárujte s úhlem úhlu úhlopřídní příslušenství pro komplexní kontrolu úhlu a důvěru v naši inženýrskou odbornost, abychom splnili nejpřísnější průmyslové standardy – kde se každý stupeň přesnosti počtu.

Tipy pro ukládání pravého úhlu pravého úhlu: Zavěšení vs. nejlepší postupy horizontálního umístění

Správné skladování je rozhodující pro udržení přesnosti a dlouhověkosti vašeho pravého pravítkového pravítku. Storaen inženýrům svých nástrojů-od lehkých kovových 90 stupňových pravítkových modelů až po těžkopádné řešení pro více úhlu okrajů-s návrhy přátelskými pro úložiště, ale sledování těchto osvědčených postupů zajišťuje, že vaše investice zůstávají přesné po celá léta. Zde je návod, jak si vybrat mezi zavěšením a vodorovným umístěním na základě vašeho typu nástroje a potřeb workshopu:

1. Závěsné úložiště: Ideální pro lehké a malé až střední vládce

Vhodné pro modely pravítka úhlu 90 stupňů ≤1500×1000 mm (např. Hliník nebo eloxovaný hliník):

Proč to funguje: Hanbaling eliminuje gravitační stres na okrajích pravítka a zabraňuje mírné deformaci, která může dojít při horizontálním skladování. Storaenův kovový 90 stupňový pravítko (5 kg pro 1000×630 mm) má vyztužené závěsné otvory (průměr 20 mm, pultunk pro ochranu okrajů) pro bezpečné montáž.

Jak to udělat:

Pomocí proti vibračních háčků (zahrnutých s vládci Storaen) zavěsit nástroj svisle na stojanu na stěně, což zajišťuje, že okrajové plochy 90 ° dolů, aby se zabránilo akumulaci prachu.
Nechte 50 mm clearance mezi vládci, abyste zabránili náhodným dopadům – kritický pro udržení ± 2 "přesnosti pravého pravítkového pravítku stupně.

Nejlepší pro: prostředí Workshopu s omezeným podlahovým prostorem nebo při skladování vládců kompatibilních s úhlem správného úhlu, které vyžadují rychlý přístup pro časté kontroly.

2. horizontální umístění: Doporučeno pro těžkopádné a velké vládce

Ideální pro modely pravítkového pravítku litiny ≥2000×1500 mm (např. HT200 litina, tvrdost 180 HB):

Proč to funguje: Horizontální skladování rovnoměrně distribuuje váhu po celé základně pravítka a využívá Storaenův konstrukci stresu (550 ° C žíhání po dobu 4 hodin), aby se udržela rozměrová stabilita. Vlášťník 3000x2000mm podporovaný ve třech bodech (Ends + Center) zažívá o 70% méně SAG než nepodporované alternativy.

Jak to udělat:

Pomocí polic lemovaných pěnou (tloušťka 10 mm, antistatická) k polstrování kontaktních povrchů pravítku a chránící ruční povrchovou úpravu (RA ≤ 1,6 μm) přesných pravých pravítkových modelů.
Ukládejte do teplot řízených oblastí (20 ° C ± 2 ° C), aby se minimalizovala tepelná roztažnost-zejména důležitá pro hliníkové vládce hořčíku, která udržují výtěžnou pevnost 110 kg/mm² i při teplu 40 ° C, pokud jsou správně podporovány.

Nejlepší pro: rozsáhlé nastavení semináře nebo při skladování vládců spolu s příslušenstvím pro úhlu pravého úhlu a zajištění snadného zarovnání pro komplexní kontroly úhlu.

3. univerzální osvědčené postupy pro všechny typy pravítek

Čisté před skladováním: Otřete Storaenovým zahrnutým olejem anti-rust (5 μm lámovacího olejového povlaku), abyste chránili před zbytky chladicí kapaliny-kritický pro udržení korozní odolnosti modelů úhlu hliníku 90 stupňů v mořském nebo vlhkém prostředí.
Vyvarujte se stohování: Nikdy vládci hromady svisle, protože i 5 kg tlaku může deformovat okraj 90 ° nástrojů, které nejsou stresu,-Storaenův kovový 90 stupňových pravítek odolává takové deformaci, ale stále těží z jednovrstvého úložiště.
Jasně označte: Umístění ukládání ukládání s přesností s přesností (0/1/2) a typ materiálu pro rychlý výběr nástroje, zejména při použití variant pravítka s více úhlovými okraji pro specifické úkoly, jako je kalibrace vertikální kalibrace CNC.

4. Storaen’s Storage-Enhamed Design Features

Posílení závěsné díry: Všechny vládce ≥1000 mm zahrnují body zavěšení vyztužené oceli, testované na podporu 5x hmotnosti nástroje bez deformace-pro časté přemístění během kontroly leteckých složek.
Protipluhové nohy (pro horizontální použití): Litinové modely mají pogumované koncové uzávěry, které bezpečně uchopí police, a zabraňují náhodným skluzavkám, které by mohly poškodit měřicí hranu pravítka během úkolů sestavení těžkých zařízení.
Řešení vlastního úložiště: Potřebujete mobilní košík pro váš pravý úhel pravého úhlu a sadu pravítek okraje více úhlu? Naše týmy navrhují stojany na zakázku s vložkami z pěny, dodávané za 4–6 týdnů pro bezproblémovou integraci do vašeho pracovního postupu.

Ať už zavěsíte lehký úhel úhlu 90 stupňů pro rychlý přístup nebo uložíte pravý úhel pravého úhlu vodorovně pro maximální stabilitu, po těchto praktikách zajistí, že váš nástroj Storaen zůstane přesný a připraven k použití. Naše designy se zvýšené úložiště-od vyztužených závěsných otvorů po stresové materiály-doplňují správnou údržbu, prodlužují životnost vašich přesných nástrojů a chrání vaše investice do kvality. Ukládejte chytré, měří chytřejší s Storaenem.
