Pomalý zavírací kontrolní ventil

300x pomalý zavírající kontrolní ventil tlumiče má novou strukturu, dobrý utěsňovací efekt, nízký odpor, velký průtok, dlouhou životnost atd. Může ovládat rychlost otevření nebo zavírání hlavního ventilu, může být upravena scénou na dobrý pracovní stav, může být fenomén vodního kladiva, aby bylo dosaženo účinku pomalu uzavírajícího tlumiče.

Výhody kontrolních ventilů s pomalým uzavřením v moderních aplikacích

V oblasti systémů řízení tekutin je výběr technologie ventilu zásadní pro zajištění účinnosti a dlouhověkosti. Jednou z nejvlivnějších inovací v této oblasti je pomalý zavírací kontrolní ventil, který nabízí řadu výhod pro různé průmyslové aplikace.

V první řadě je hlavní výhodou pomalého zavíracího kontrolního ventilu zabránit vodnímu kladivu, což je jev, ke kterému dochází, když je tekutina v pohybu nucena náhle zastavit nebo změnit směr. To může vést k závažným tlakovým přepětím v potrubí, což může způsobit poškození jak potrubních systémů, tak přidruženého vybavení. Funkce pomalého uzavření těchto ventilů umožňuje postupné snížení rychlosti průtoku, účinně zmírňující rázové vlny a ochranu infrastruktury.

Kromě toho jsou kontrolní ventily pomalého uzavření nápomocné při zvyšování provozní účinnosti. Řízením rychlosti uzavření ventilu tato zařízení snižují ztrátu energie během tranzitu tekutin a minimalizují turbulence v systému. Tato účinnost se promítá do nižších provozních nákladů a zlepšuje celkovou spolehlivost systému, což z něj činí zvýhodněnou volbu v různých odvětvích, včetně úpravy vody, ropy a plynu a chemického zpracování.

Další významnou výhodou je zvýšená životnost samotného ventilu. Tradiční kontrolní ventily, pokud jsou vystaveny rychlému uzavření, často zažívají nadměrné opotřebení. Naproti tomu ventily s pomalým uzavřením ventily zažívají během provozu menší stres, což vede ke snížení nákladů na údržbu a delší životnost. Tato trvanlivost je obzvláště výhodná ve vysoce poptádových prostředích, kde pravidelná údržba může vést k nákladným prostojům.

Závěrem lze říci, že výhody pomalého uzavření kontrolních ventilů jsou značné. Jejich schopnost zmírnit vodní kladivo, zvyšovat provozní účinnost a prodloužit životnost zařízení z nich činí základní součást v moderních tekutých systémech. Vzhledem k tomu, že průmyslová odvětví nadále hledají spolehlivá a nákladově efektivní řešení, je popularita pomalého uzavíracího kontrolního ventilu nastavena tak, aby se zvýšila a upevnila svou pozici klíčového hráče v efektivní řízení kontroly tekutin.

"Vodní kladivo buster ": jak 300x pomalý uzavření kontrolní ventil TAMES 99% plynových přepětí s konstrukcí dvojitého komora

Storaenův pomalý uzavírací kontrolní ventil předefinuje bezpečnost potrubí integrací revolučního systému s dvojitou vodou, konkrétně vytvořený tak, aby eliminoval destruktivní účinky vodního kladiva v čerpacích systémech. Na rozdíl od tradičních kontrolních ventilů, které nevztahují náhlé uzavření a tlakové přepětí, náš 300x model kombinuje rychlé počáteční uzavření s kontrolovaným postupným uzavřením, což z něj činí konečný řešení pro vysokorychlostní budovy, průmyslové potrubí a čistírny vody.

Kouzlo technologie s dvojitou komorou

V jádru tohoto zpětného kontrolního ventilu je dvoudílný hydraulický mechanismus:

1. Horní a dolní vodní komory: Disk ve stylu pístu rozděluje ventil do dvou komor, spojený přesným jehlavým ventilem, který mezi nimi reguluje tok tekutin.

Fáze 1: Rychlé nouzové uzavření (80% zdvih za 2 sekundy): Když se čerpadlo zastaví, disk se rychle zabouchne, aby zastavil vysokorychlostní zpětný tok, zabránil okamžitému poškození čerpadel a ventilů, což je kritické pro ochranu drahých zařízení, jako jsou odstředivá čerpadla.
Fáze 2: Postupný tlakový úleva (zbývající 20% zdvihu po 10–60 sekundách): Jehlový ventil řídí průtok vody z horního do spodní komory, což umožňuje pomalu a rovnoměrně uzavřít disk a potlačit vrcholy vodního kladiva na ≤1,5x pracovního tlaku – 99% účinnější než standardní zpětné ventily.

Proč duální komora překonává jiné typy kontrolních ventilů

Kontrola hluku a vibrací: Pomalé konečné uzavření eliminuje „vodní kladivo“, což snižuje hluk o 40% ve srovnání s modely s rychlým uzavřením-ideální pro obytné oblasti nebo zařízení citlivá na hluk.
Životnost prodlouženého zařízení: minimalizací tlakových přepětí prořízne opotřebení těsnění čerpadla o 30% a erozi sedadla ventilu o 50%, což přežívá konvenční 1/2 jednosměrné kontrolní ventily nebo 2-palcové kontrolní ventily v drsném prostředí.

Všestranný design pro různé aplikace

K dispozici ve velikostech od 1/2 kontrolního ventilu (DN15) do 2-palcového kontrolního ventilu (DN50) a dále (až do DN600), 300x model se přizpůsobí různým systémům:

Možnosti materiálu:

Trskové železo: nákladově efektivní pro průmyslovou vodu/plyn (1,0–2,5 MPa, -10 ° C -80 ° C).
Mosaz: Odolná proti korozi pro pitnou vodu nebo mořské aplikace (ideální pro alternativy kontrolního ventilu z nerezové oceli v nastavení nízkého tlaku).
Nerezová ocel 316: těžká služba pro chemické média nebo scénáře vysokoteplotních scénářů (až 150 ° C).

Flexibilita instalace: Přírubová připojení (RF/FF) jsou v souladu s ASME B16.5 a GB/T 17241.6, hladce se přizpůsobují jak do nových potrubí, tak do dodatečných projektů.

Klíčové metriky výkonu

Aktivace nízkého tlaku: Začíná se uzavírat při pouhých 0,05 MPA, což zajišťuje spolehlivý provoz v systémech s nízkým hlavou.
Minimální odolnost proti toku: Zjednodušený návrh disku snižuje pokles tlaku o 25% ve srovnání s kontrolními ventily typu houpacího typu, což optimalizuje energetickou účinnost.
Životnost cyklu: 50 000+ operací bez opotřebení sedadla-průměr průmyslu pro kontrolní ventily s pomalým uzavřením.

Vyberte správný kontrolní ventil pro váš systém

Ať už potřebujete kontrolní ventil 1/1/2 pro malou smyčku HVAC nebo velký model DN300 pro průmyslové čerpání, společnost Storaen s duální komorou zajišťuje bezkonkurenční ochranu. Na rozdíl od obecných různých typů kontrolních ventilů, které kompromisy ohledně bezpečnosti nebo účinnosti přinášejí náš model 300x tři kritické výhody v jednom: prevence zpětného toku, odstranění vodního kladiva a redukce šumu.

Upgradujte si bezpečnost potrubí dnes pomocí kontrolního ventilu s pomalým uzavíráním, které inženýři důvěřují. Prozkoumejte Storaenův rozsah a zjistěte, jak inteligentní design transformuje kontrolu tekutin – protože v potrubí je prevence vždy lepší než oprava.

Litinové vs mosazné materiály: Průvodce výběrem odolný vůči korozi pro pomalé zavírací kontrolní ventily

Pro zajištění dlouhověkosti a výkonu, zejména při jednání s korozivními médii, je rozhodující výběr správného materiálu pro kontrolní ventil s pomalým zařazením. Storaen nabízí dvě primární možnosti – vystát železo a mosaz – každý přizpůsobený konkrétním průmyslovým a komerčním aplikacím. Tato příručka vám pomůže navigovat jejich rozdíly a vybrat optimální řešení pro vaše potřeby potrubí a zároveň prozkoumat, jak se porovnávají s jinými typy kontrolních ventilů.

1. Litina: Trvanlivost pro průmyslovou přísnost

Zkontrolujte litinu ventilu (např. QT450 tažná železa) je volbou pro drsná vysokotlaká prostředí. S pevností v tahu 450 MPA vydrží tlaky až do 2,5 MPa a teploty od -10 ° C do 80 ° C, což je ideální pro abrazivní tekutiny, jako je odpadní vody, průmyslová voda nebo média pro částice. Jeho drsná povrchová textura zajišťuje spolehlivé těsnění pro bezvýznamné kontrolní ventily, což minimalizuje únik v systémech s vysokým průtokem. Zatímco přirozeně odolné vůči mírným korozivům (pH 6–8), volitelné epoxidové povlaky zvyšují ochranu před středním kyselinami/alkálií. Není však vhodný pro mořskou vodu nebo agresivní chemikálie – v těchto případech se objeví pro kontrolní ventily z nerezové oceli.

Nejlepší pro: průmyslové potrubí, rostliny odpadních vod a systémy HVAC, kde jsou obavy otěry a vysoký tlak. Dobře se páruje s pilotně ovládanými kontrolními ventily v automatizovaných čerpacích stanicích.

2. mosaz: Precision and Purity pro čisté média

Mosazné kontrolní ventily (např. HPB59-1 mosazná bez olova) vynikají v aplikacích vyžadujících hygienu a odolnost vůči neagresivním tekutinám. Jejich hladká povrchová úprava (RA 3.2) splňuje standardy FDA pro pitné vody a potravinářské potrubí, což z nich činí ideální pro systémy pitné vody nebo mořských nastavení. Lehčí než litina, zjednodušují instalaci v těsných prostorech, jako je instalatérské instalace s 1/2 jednosměrné kontrolní ventily. Mosaz odolává sladké vodě, páře (≤150 ° C) a nexidizujícím kyselinám, ale může korodovat v amoniaku nebo vysokoteplotní mořské vodě-zvažujte niklové chemické kontrolní ventily za takové podmínky.

Nejlepší pro: systémy pitné vody, mořské aplikace a průmyslové nastavení v malém měřítku (např. 2-palcové kontrolní ventily v vedení kotlů). Ideální pro zpětné kontrolní ventily v rezidenčních budovách v důsledku dodržování předpisů.

Klíčové faktory rozhodování

Typ médií: Použijte litinu pro špinavé tekutiny naložené částicemi; Vyberte si mosazi pro čistou vodu nebo média pro potraviny.
Tlak/teplota: Litinová železa se drží vyšší tlaky (až 2,5 MPa), ale nižší tempy (max 80 ° C); Mosazná vyhovuje střednímu tlaku (≤1,6MPA) a lepší tepelné vodivosti.
Hygiena a instalace: Mosaz upřednostňuje čistotu a snadnou instalaci v malých průměrech; Litina nabízí nákladovou efektivitu pro velké potrubí (DN50 – DN600).

Kdy zvážit nerezovou ocel

Pro extrémní korozivní prostředí (mořská voda, kyselina chlorovodíková) poskytují Storaenovy kontrolní ventily z nerezové oceli (304/316L) vynikající odolnost, i když za vyšší náklady. Jsou ideální pro zpětné vedení v chemických rostlinách nebo na pobřežních platformách, kde dlouhodobá spolehlivost převáží počáteční investice.

Udělejte správnou volbu pro svůj systém

Výběr mezi litinou a mosaznou pro váš zpětný kontrolní ventil s pomalým zařazením závisí na agresivitě média, potřebách tlaku a požadavcích na hygienu:

Průmyslová houževnatost: Rozhodněte se pro litinu pro zpracování otěru a vysokého tlaku.
Čisté systémy a malé velikosti: Vyberte mosaz pro čistotu a snadnou instalaci.
Extrémní koroze: Upgradujte na nerezovou ocel pro agresivní chemikálie nebo mořské použití.

Materiály Storaenu jsou navrženy tak, aby odpovídaly různým typům kontrolních ventilů s jedinečnými pracovními podmínkami, což zajišťuje nejen prevenci zpětného toku, ale také trvalý výkon. Prozkoumejte náš rozsah dnes a zajistěte svůj potrubí správným materiálem, který je postaven pro trvanlivost, určený pro účinnost.

Nominální tlak: 1,0MPA-1,6MPA-2,5MPA

Nízký akční tlak: ≥0,02MPA

Specifikace ráže: 50 až 600 mm

Střední teplota: 0 až 80 stupňů

Použitelné médium: Čistá voda

Formulář připojení: příruba

Materiál skořápky: Litinová nebo mosaz

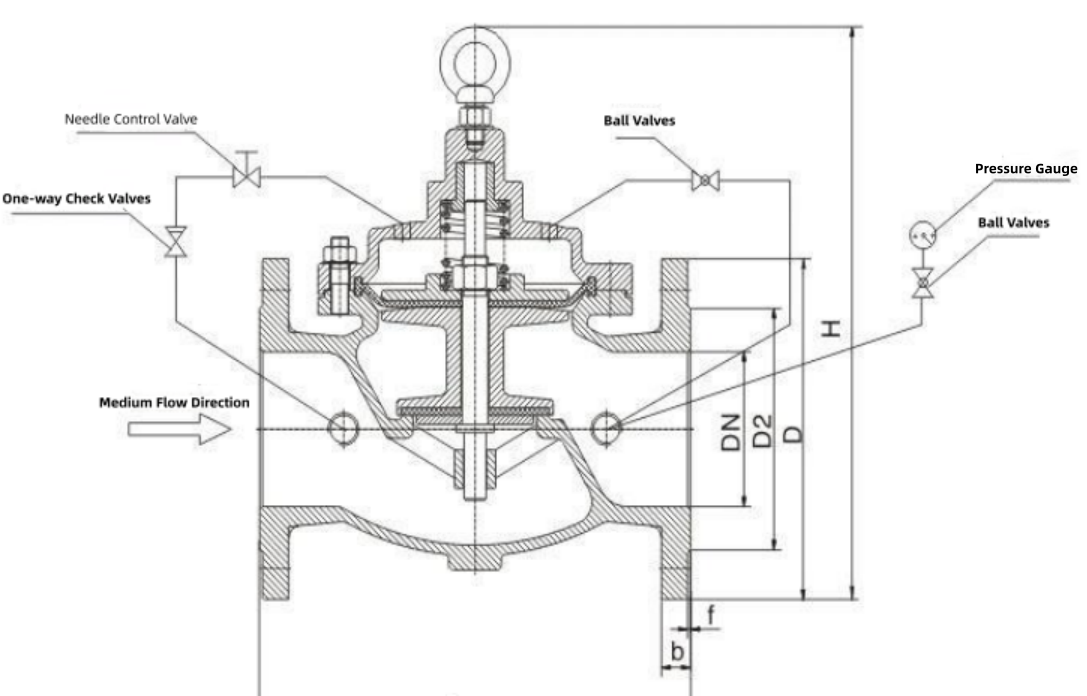

Tento ventil má dvě složení vnitřní vodní komory, membránu pod vodní komorou mezního kanálu pro vodní kanál (mezní otevřená velká plocha blízko oblasti průměru potrubí), membránu na vodní komoře pro tlakovou regulační místnost, přičemž se v úvěru ukládá devíti, přičemž se uvízne, že si převlékne, že je třeba ukládat 100. k ventilu po tlaku na komoru horní vody, spolu se zvýšením tlaku na vodní komoru, takže mezní hodnota pomalu uzavírá zbývajících 10% pomalého uzavření tlumicí role role tlumiče.

1. Nainstalujte sítko před 300xovým zachyceným zásilovým kontrolním ventilem. Můžete se rozhodnout nainstalovat a Filtr typu y nebo košův filtr.
2. Během instalace věnujte pozornost směru označení šipky na těle ventilu. Aby se usnadnila údržba, měla by ponechat prostor kolem kontrolního ventilu.
3. V poloze, kde může být zdroj vody odříznut, by měl být nainstalován stopkový ventil s odpovídajícím průměrem.

Pomalý uzavírací dotazy ventilu

K čemu se používá pomalý zavírací kontrolní ventil?

Pomalý zavírací kontrolní ventil je navržen tak, aby zabránil zpětnému toku v potrubních systémech a zároveň minimalizoval účinky vodního kladiva způsobené náhlými zastávkami. Umožněním postupného uzavření ventilu zajišťuje hladký přechod, který chrání váš systém a prodlužuje životnost vašich instalatérských komponent.

Jak funguje kontrolní ventil s pomalým uzavřením?

Tento ventil pracuje prostřednictvím specializovaného designu, který využívá kontrolovaný uzavírací mechanismus. Když se průtok tekutiny zastaví, ventil se zavírá spíše pomalu než náhle, což zabraňuje nárůstům tlaku a potenciálnímu poškození. Tato funkce je zvláště důležité v aplikacích zahrnujících čerpadla, kotle a další zařízení citlivé na hydraulické šoky.

Jaké materiály se používají při konstrukci pomalého uzavření kontrolního ventilu?

Náš pomalý uzavírací kontrolní ventil je obvykle konstruován z vysoce kvalitních materiálů, jako je mosaz nebo nerezová ocel, což zajišťuje trvanlivost a odolnost vůči korozi. Výběr materiálů nejen zvyšuje výkon, ale také zaručuje dlouhodobý provoz v různých prostředích.

Lze nainstalovat pomalý uzavírací kontrolní ventil v jakékoli orientaci?

Ano, náš kontrolní ventil s pomalým uzavřením je navržen pro všestrannou instalaci. Může být nainstalován v horizontální nebo vertikální orientaci, takže je vhodný pro různé konfigurace potrubí. Doporučujeme však konzultovat pokyny pro instalaci pro optimální výkon.

Je údržba nutná pro kontrolní ventil s pomalým uzavřením?

Zatímco je pomalý zavírací kontrolní ventil navržen pro minimální údržbu, doporučujeme se pravidelné inspekce zajistit optimální funkčnost. Kontrola nahromadění, provádění vizuálních inspekcí pro úniky nebo opotřebení a zajištění toho, aby mechanismus bez překážek prodloužil jeho životnost.

Jaké jsou výhody použití pomalého uzavření kontrolního ventilu ve srovnání se standardními kontrolními ventily?

Primární výhodou pomalého zavíracího kontrolního ventilu nad standardními kontrolními ventily je jeho schopnost zabránit vodnímu kladivu, což může způsobit škodlivé nárazové vlny v instalatérských systémech. Navíc pomalu uzavírá hluk, zvyšuje spolehlivost systému a poskytuje lepší celkový výkon-ideální pro vysokotlaké aplikace.

Lze tento ventil použít v komerčních aplikacích?

Absolutně! Pomalý zavírací kontrolní ventil je vysoce vhodný pro obytné i komerční aplikace. Díky jeho schopnosti zvládnout různé průtoky a tlaky z něj činí vynikající volbu pro budovy, průmyslové procesy, zařízení pro úpravu vody a další.
