Měřidlo

Měřítko ve tvaru válce, měřítko se čte z průměru válce, při měření je zástrčka kolmá k průřezu kulaté díry skrz kulatý otvor. Pokud nemůžete projít, vyměňte měřidlo zátky menšího průměru; Pokud můžete projít a mezera je příliš velká, vyměňte zástrčku s větším průměrem. Až do hledání příslušného měřidla zástrčky prochází kulatým otvorem a není zde mírný pocit tření (je třeba cítit úsudek), pak vnitřní průměr kulaté díry je průměrem kolíku špendlíku.

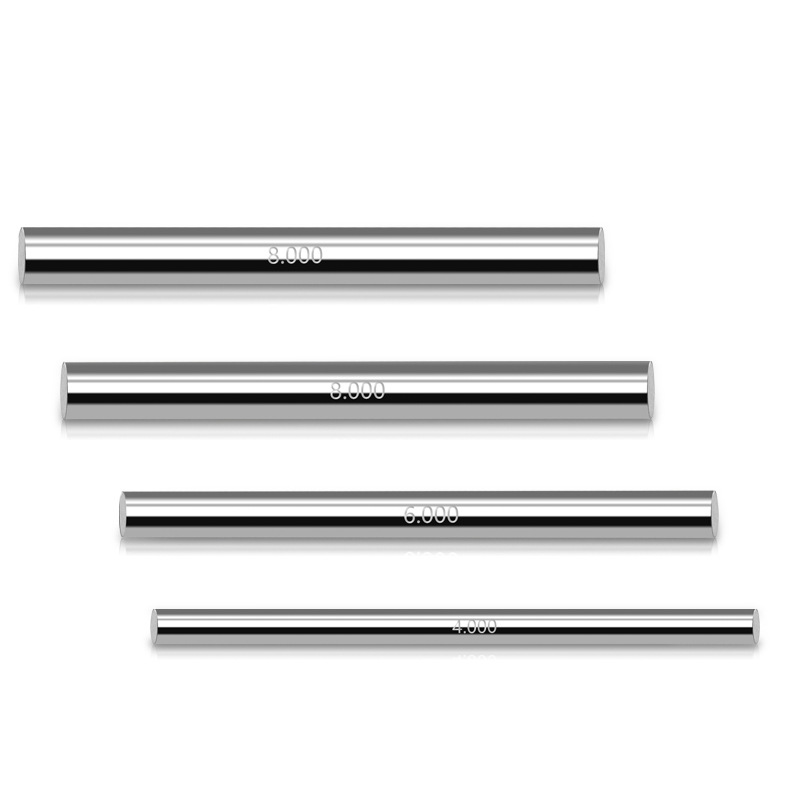

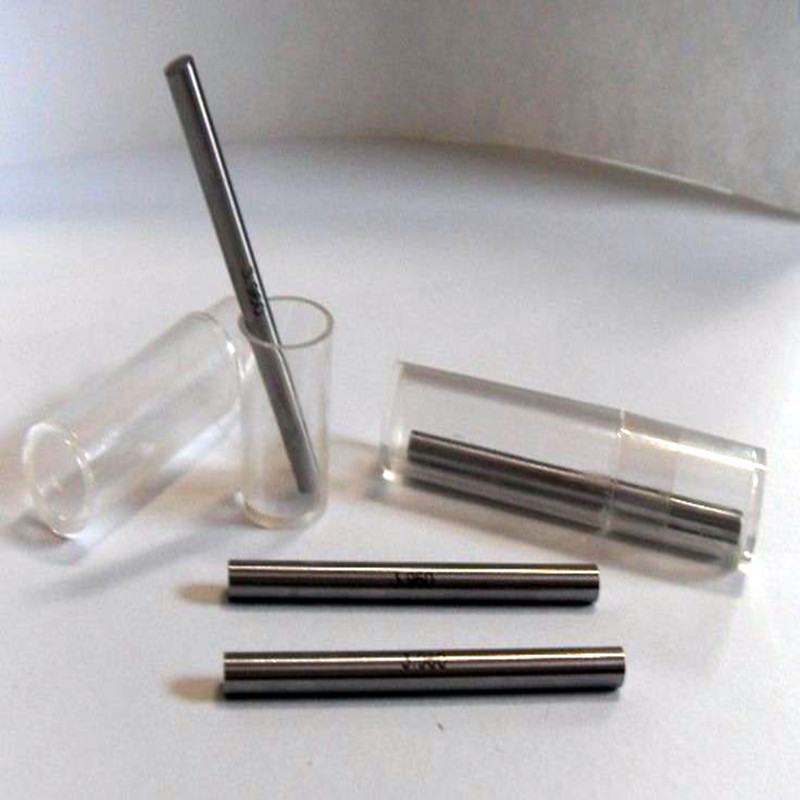

Co je to měřidlo?

Měřiče PIN jsou obvykle vyrobeny z tvrzené oceli nebo jiných odolných materiálů, které odolávají opotřebení a deformaci, což zajišťuje dlouhodobé spolehlivosti v různých výrobních prostředích. Tato měřidla přicházejí v různých standardních velikostech, což uživatelům umožňuje vybrat správný pin pro konkrétní průměr otvoru, který potřebují měřit. Stojí za zmínku, že měřiče pinů jsou často kategorizovány do dvou typů: měření a měřicí měření. Měřič Go Pin se používá k ověření, že otvor je v rámci zadané tolerance, zatímco měřič ne-go kontroluje, zda díra překračuje zadané limity.

Primární výhodou použití měřiče kolíku spočívá v jeho jednoduchosti a přesnosti. Na rozdíl od třmenů nebo jiných měřicích nástrojů, které mohou zavést lidskou chybu, poskytují měřidlo PIN přímé hodnocení průchodu. Když měřič špendlíku pohodlně zapadá do díry, potvrdí, že velikost díry je v toleranci. Pokud se nehodí nebo se nehodí příliš hluboko, naznačuje to potenciální problém, který je třeba řešit.

Měřiče PIN hrají rozhodující roli v procesech zajišťování kvality v průmyslových odvětvích, jako je automobilový průmysl, letecký průmysl a výroba, kde je přesnost prvořadá. Zaměstnáváním měřidel mohou organizace udržovat vysoce kvalitní standardy, zajistit funkční výkon sestavených dílů a nakonec zlepšit spolehlivost produktu.

Použití měřidla

V oblasti inženýrství a výroby je přesnost prvořadá. Jedním z základních nástrojů, který hraje klíčovou roli při dosažení této přesnosti, je měřidlo. Měřidlo je válcový nástroj používaný k měření průměru děr nebo šířky slotů. Je navržen tak, aby poskytoval přesná a opakovatelná měření, což z něj činí nepostradatelný přínos pro kontrolu kvality v různých průmyslových odvětvích.

Měřiče špendlíků přicházejí v různých velikostech a obvykle se vyrábějí z vysoce kvalitních materiálů, jako je nerezová ocel, což zajišťuje odolnost a odolnost vůči opotřebení. Se standardní úrovní tolerance tyto měřidla umožňují uživatelům posoudit, zda konkrétní dimenze spadá do přijatelných limitů. Výrobci často využívají měřiče pinů k ověření rozměrů obrobených dílů a zajišťují, aby splňovali požadované specifikace, než se přesunou do další fáze výroby.

Aplikace měřidla pin je přímá. Pro měření průměru otvoru uživatel vybere vhodnou velikost měřidla kolíku a vloží ji do díry. Pokud kolík pohodlně vejde bez nadměrné síly, znamená to, že průměr je správný. Naopak, pokud se měřič pin nehodí, je zaručena další inspekce, aby se zjistila, zda je část v rámci tolerance.

Navíc lze pro kalibraci jiných měřicích přístrojů použít také měřidlo pro kolíky, což zajišťuje, že poskytují přesné hodnoty. Tento aspekt je činí životně důležitými nejen ve výrobě, ale také v laboratorních prostředích, kde jsou zásadní přesná měření.

Třídy měřidla

Měřiče PIN jsou rozděleny především do tří tříd: A, B a C. Každá třída slouží jedinečnému účelu a dodržuje specifické tolerance, což inženýrům umožňuje vybrat příslušný rozchod pro jejich potřeby.

Pin měřidla třídy A se vyrábějí s nejvyšší přesností a jsou ideální pro aplikace vyžadující těsné tolerance. Tato měřidla se běžně používají v situacích, kdy je nutná vysoká úroveň přesnosti, například pro kalibraci měření nástrojů nebo v procesech kontroly kvality, kde je kritická validace dimenzí komponent.

Měřiče PIN třídy B nabízejí rovnováhu mezi přesností a efektivitou náklady. Jsou vhodné pro obecné úkoly měření a často se používají na podlaze obchodu, kde se provádějí častá měření. I když neposkytují stejnou úroveň přesnosti jako měřidla třídy A, jsou stále zásadní pro udržení konzistentní kvality výrobních procesů.

Pin měřidla třídy C jsou navrženy pro méně náročné aplikace, často slouží jako nástroj rychlé inspekce nebo pro hrubé kontroly. Jejich tolerance jsou větší, takže jsou méně přesné, ale také ekonomičtější. Měřiče třídy C se běžně používají v situacích, kdy vysoká přesnost není nezbytná, což umožňuje účinnější proces měření bez nutnosti rafinovaného přesnosti předchozích tříd.

Standard ： GB/T1957

Makings ： GCR15

Jednotka ： mm
