Motýlí ventily

Ventil měkkého těsnění zadku měkké těsnění, dvojité excentrické přírubové kompaktní struktury ventilu motýlů, snadno 90 ° rotační spínač, spolehlivé těsnění, dlouhé životnosti, se široce používá ve vodních mlýnech, elektrárnách, ocelářských mlýnech, tvorbě papíru, chemickém průmyslu, stravování a další systémy vody a odvodnění, jako regulační a omezené využití.

Ventil motýlů, označovaný jako ventil motýlů (ventil motýlů), odkazuje na uzavíracího člena (chlopeň ventilu nebo motýlí deska) pro disk, otáčící se kolem osy ventilu, aby se dosáhlo otvoru a uzavření ventilu, v potrubí se v potrubí používá hlavně pro odříznutí a škrcení. Otevření a uzavírací člen ventilu motýlů je motýlí deska ve tvaru disku, otáčící se kolem své vlastní osy v těle ventilu, aby se dosáhlo účelu otevření a zavírání nebo regulace. Motýl ventil plně otevřený k plně uzavřenému je obvykle menší než 90 °, samotný motýlový ventil a motýlí kmen nemají schopnost samostatně zasýt, aby se na instalaci motýlí destičky nainstaloval na redukční redukci ventilu. Použití reduktoru červového ozubeného kola, může nejen vyrobit motýlí destičku se schopností sebezakrývání, takže motýlí deska se zastaví v jakékoli poloze, ale také zlepšit provozní výkon ventilu.

Charakteristiky průmyslového speciálního motýlího ventilu vydrží vysokou teplotu, použitelný rozsah tlaku je také vyšší, nominální průměr ventilu je velký, tělo ventilu je vyrobeno z uhlíkové oceli, těsnicí kroužek ventilové desky je vyroben z kovového kroužku místo gumového kroužku. Velké vysokoteplotní motýlové ventily jsou vyrobeny ze svařované ocelové desky a používají se hlavně pro vysokoteplotní středně kouřové plynové kanály a plynovody plynu.

Tři základní technické návrhy vysoce výkonných ventilů motýlů

Storaen’s Butterfly ventily předefinují kontrolu průmyslového toku prostřednictvím inovativního inženýrství, kombinování přesného utěsnění, odolnosti materiálu a inteligentního ovládání, aby se poskytovalo bezkonkurenční výkon v různých aplikacích. Jako přední poskytovatel typů a řešení ventilů motýlů se naše návrhy zabývají kritickými výzvami úniku, opotřebení a provozní efektivity. Zde je to, jak tři základní technologie odlišují naše motýlí ventily.

1. Excentrické těsnicí systémy pro výkon nulového úniku

Srdce našeho vysoce výkonného ventilu motýlů spočívá v jeho pokročilých excentrických vzorcích, což eliminuje běžné problémy s únikem, které trápí tradiční ventily:

Dvojitá excentrická geometrie: Osaze ofsetového disku (1. excentricita) a úhel sedadla (2. excentricita) vytvářejí těsnění „liniového kontaktu“ při zavření, což snižuje tření o 40% ve srovnání s koncentrickými modely. Tento design zajišťuje bublinové těsné uzavření pro plyny a kapaliny, dokonce i při vysokých tlacích (až do PN16.0MPA), což je ideální pro aplikace motýlů v chemických potrubích a parních systémech.
Trojitá excentrická inovace: Pro extrémní podmínky (450 ° C+ kouřový plyn nebo abrazivní média) přidávají naše troj-eccentrické chlopně třetí offset (náklon na obličej disku), což umožňuje těsnění kov-kov bez opotřebení sedadla. Tato technologie překonává omezení globe ventilu v izolaci s vysokou teplotou a zajišťuje dlouhodobou spolehlivost ve výfukových systémech elektrárny.

2. materiální věda pro drsnou odolnost proti životnímu prostředí

Komponenty ventilu z technického ventilu, abychom odolali nejtěžšímu pracovnímu stavu a odpovídali typům motýlů ke specifickým požadavkům médií:

Materiály těla a disku: Vyberte si z litiny HT300 (nákladově efektivní pro vodu/plyn, -10 ° C ~ 200 ° C), WCB uhlíková ocel (těžká průmyslová, -29 ° C ~ 425 ° C) nebo 316L z nerezové oceli (korozi -odolných proti chemikálii pro chemikálie, -40 ° C). Naše 6-palcové a 4palcové motýlí ventily mají zahuštěné diskové žebra, aby se zabránilo deformaci při vysoké rychlosti průtoku a překonal standardní návrhy o 25% v životnosti cyklu.
Kombinace těsnění: Měkká těsnění (NBR/EPDM) nabízejí ≤ 0,1 mm tolerance úniku pro vodu a odpadní vodu, zatímco tvrdá těsnění (nerezová ocel + grafit) rukojeť médium naloženými částicemi bez eroze, kritické pro těžbu kaše nebo cementových rostlin.

3. inteligentní ovládání pro kontrolu přesnosti

Naše ventily motýlů integrují pokročilé mechanismy pro zvýšení provozní účinnosti a bezpečnosti:

Redukce ozubeného kola červů: Standardně na manuálních ventilech poskytují násobení točivého momentu 5: 1 a funkčnosti samosprávného zamykání, což umožňuje snadnou provoz 90 ° i pro průměry 12 palců a zároveň eliminuje rizika pozadí ve svislém potrubí.
Návrh připravené na automatizaci: pneumatické, elektrické nebo hydraulické pohony namontují přímo na nejvyšší příruby ISO 5211, podporují pozice bezpečné selhání (otevřené/uzavření/držení) a zpětnou vazbu 4-20 mA pro integraci PLC. Díky tomu jsou naše ventily ideální pro automatické procesy, což zkrátí dobu odezvy o 30% ve srovnání se starými systémy ventilu glóbusů.

Zvyšte ovládání toku pomocí Storaen

Od distribuce vody po vysokoteplotní průmyslové procesy poskytují naše motýlí ventily přesnost, trvanlivost a přizpůsobivost, kterou váš systém vyžaduje. S inovativním těsněním, prémiovým materiálem a inteligentním ovládáním jsme transformovali motýlí ventil z jednoduchého uzavíracího zařízení na vysoce výkonné řízení. Prozkoumejte naše motýlí ventily na prodej dnes a zažijte rozdíl, který dělá inženýrská dokonalost – protože při kontrole toku je výkon všechno.

Storaen Butterfly Ventily: Vlastní řešení a zajištění kvality

Storaen předefinuje kontrolu průmyslového toku pomocí řešení na míru na míru motýlů a nekompromisními standardy kvality, což zajišťuje, že každý ventil splňuje vaše jedinečné provozní požadavky. Od výběru materiálu po certifikaci výkonu kombinují naše typy motýlů flexibility inženýrství s přísnou zajištění kvality – zde je to, jak poskytujeme přesnost pro vaše specifické potřeby.

Přizpůsobení: Nakonstruováno podle vašich přesných specifikací

1.. Přizpůsobené velikosti a konfigurace
Pokrytí DN40 na DN1200, náš 4palcový motýlový ventil a 6palcový modely motýlů (a dále) se přizpůsobují potrubním sítím jakéhokoli stupnice. Nestandardní velikosti? Vytváříme vlastní průměry pro jedinečné instalace, od kompaktních systémů HVAC po masivní průmyslové potrubí.
Vyberte si z oplatky, lug, příruby nebo svařovaných spojení, aby odpovídaly standardům ASME, DIN nebo JIS – vyvolali potíže s adaptéry v globálních projektech.

2. optimalizace materiálu a těsnění

Materiály těla: Vyberte litinu HT300 (voda/plyn), uhlíková ocel WCB (těžký průmysl) nebo 316L z nerezové oceli (odolnost proti korozi), aby vyhovovala médiím od -40 ° C do 450 ° C.
Typy těsnění: Měkká těsnění (NBR/EPDM) pro vodu/odpadní vodu (≤ 0,1 mm únik) nebo pevné těsnění (nerezová ocel + grafit) pro vysokoteplotní/kouřový plyn-outformformující se trvanlivost glóbu v abrazivních podmínkách.

3. Ovládání a funkčnost

Manuální (červen), pneumatické, elektrické nebo hydraulické ovladače s montáží ISO 5211 zajišťují přesnou kontrolu. Přidejte mechanismy zabezpečené selhání (zpětnou vazbu vzduch-otevřené/uzavření) nebo 4-20 mA pro automatizované procesy.
Specializované návrhy: kryogenní ventily (-196 ° C), modely s vysokým vakuem nebo konfigurace bezpečné pro požární bezpečnost pro bezpečnostní aplikace.

Nekompromisní kvalita: Od designu po dodání

1. Přísný režim testování

Hydrostatické testy: 1,5x hodnocení tlaku pro skořápky, 1,1x pro sedadla, ověření nulového úniku.
Testování cyklu: 5 000+ operací pro měkká těsnění, 10 000+ pro tvrdá těsnění – přiměl odolnost převyšování průmyslových norem.
Sledovatelnost materiálu: Každá složka zahrnuje certifikát mlýna, což zajišťuje dodržování požadavků na chemickou odolnost a teplotu.

2. Záruční a poprodejní podpora

Jednoletá záruka zahrnuje výkon těsnění a mechanické vady, s 24/7 technickou podporou pro instalaci, údržbu nebo odstraňování problémů.
Dostupnost náhradních dílů: Rychlé dodání náhradních sedadel, disků nebo akčních členů, aby se minimalizovaly prostoje – pro zákazníky, kteří nakupují ventily motýlů na prodej.

Proč zvolit Storaen pro vlastní motýlí ventily?

Aplikační odbornost: Ať už potřebujete soustředný motýl ventil pro úpravu vody nebo trojitý ecentrický model pro petrochemické rostliny, naši inženýři zarovnávají typy a aplikace motýlů na vaše přesné procesní parametry.
Celková efektivita nákladů: Přizpůsobená řešení snižují náklady na nadměrné inženýrství, zatímco trvanlivé vzory snižují údržbu o 30% ve srovnání s obecnými chlopněmi.

Zvyšte svůj systém s přesností na míru

Když vaše operace vyžadují dokonalost. Storaenovy vlastní motýlí ventily – zasazené přísnou zajištění kvality – vyvolávají výkon, spolehlivost a přizpůsobivost, které vaše projekty zaslouží. Prozkoumejte naše motýlí ventily na prodej ještě dnes a zjistěte, jak přizpůsobené inženýrství transformuje řízení toku.

Klasifikace podle struktury
(1) Středový utěsněný ventil motýlů

(2) Jednorázový utěsněný ventil motýlů
(3) Dvojitý výstřední těsnění motýlí ventil

(4) Tři excentrické těsnění motýlí ventil

Podle klasifikace materiálu těsnicího povrchu
(1) Ventil měkkého těsnění motýlů:
1) Těsnění zlozvyku nekovového měkkého materiálu na nekovové složení měkkého materiálu.
2) Těsnění vice z kovového tvrdého materiálu až kovové složení měkkého materiálu.
(2) Kovový pevný těsnění motýlí ventil: těsnění vice kovového tvrdého materiálu k kovovému tvrdému materiálu složení.

Klasifikace utěsněním
(1) Vynucené těsnění motýlí ventil
1) Elastická těsnění motýlí ventil. Při uzavření ventilu se sedadlo ventilu ventilu ventilu ventilu ventilu ventilu ventilu ventilu utěsněte, generovala se sedadlo ventilu nebo elasticita ventilu.
2) Vnější těsnění vnějšího točivého momentu motýlí ventil. Tlak těsnění je generován točivým momentem aplikovaným na hřídel ventilu.
(2) Tlakového těsnění motýlí ventil. Specifický tlak těsnění je generován sedadlem ventilu nebo deskou ventilu na náplním tlaku těsnicího prvku popel.
(3) Automatický utěsňovací ventil motýlů. Tlak těsnění je automaticky generován středním tlakem.

Klasifikace pracovním tlakem
(1) Vakuový motýlový ventil. Pracovní tlak pod standardní hromadou atmosférického kalendářského motýlího ventilu.
(2) nízkotlaký motýl. Nominální tlak PN <1,6MPA motýl ventil.
(3) Středně tlakový motýl. Nominální tlak PN 2,5 – 6,4MPA motýlí ventil.
(4) Vysokotlaký ventil motýlů. Nominální tlak PN 10,0 – 80,0MPA motýlí ventil.
(5) Ultra vysoký tlakový motýl ventil. Nominální tlak PN> 100MPA motýl ventil.

Klasifikace provozní teplotou
(1) Vysoko teplotní motýlí ventil. t> 450 c motýlí ventil
(2) Ventil motýlů na střední teplotě. 120 c(3) Normální teplotní motýlí ventil. 40 c(4) Nízkoteplotní motýl ventil. Motýl ventil 100 (5) Ultra nízký teplotní motýl ventil. T <a 100 C motýlový ventil.

(1) Motýl ventil.

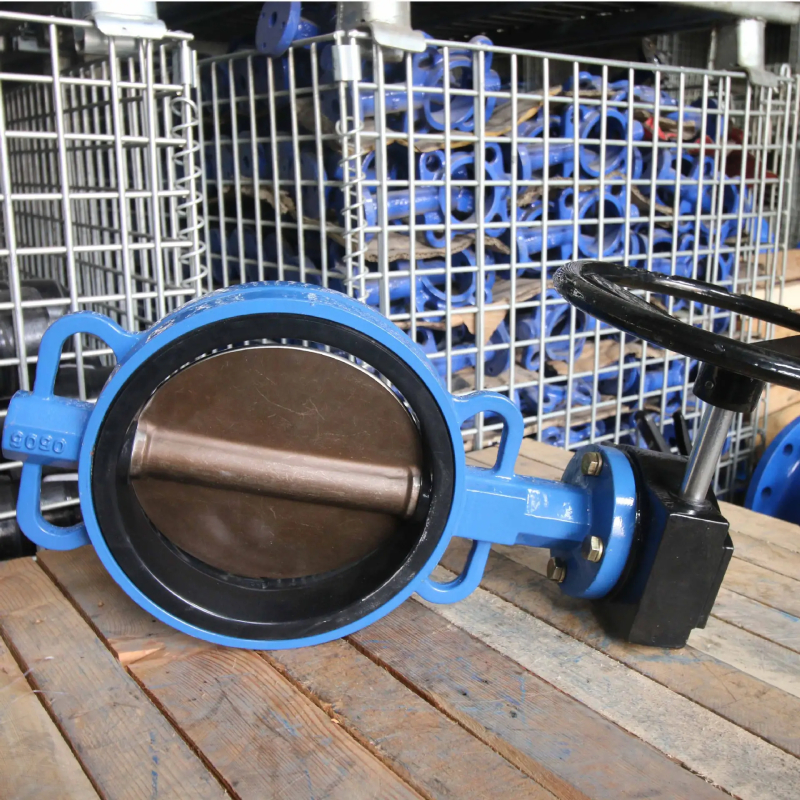

Motýlková deska motýlí ventilu s butte-cramp je instalována ve směru průměru potrubí. Ve válcovém kanálu tělesa motýlů se motýlí destička otáčí kolem osy, úhel rotace mezi 0 ° – 90 °, otočil se na 90 °, ventil je plně otevřený stav.

Ventil motýlů má jednoduchý struktura, malá velikost a hmotnost světla a skládá se pouze z několika částí. A pouze k otáčení 90 ° se může rychle otevřít a zavřít, jednoduchý provoz, zároveň má ventil dobré vlastnosti kontroly tekutin. Když je ventil motýlů v plně otevřené poloze, tloušťka motýlí destičky je jediným odporem, když médium protéká tělem ventilu, takže pokles tlaku generovaný ventilem je velmi malý, takže má dobré vlastnosti řízení toku. Motýl ventil má dva typy utěsnění: elastické těsnění a kovové těsnění. Elastický těsnicí ventil, těsnění může být nastaveno v těle ventilu nebo připevněno k motýlicí desce kolem.

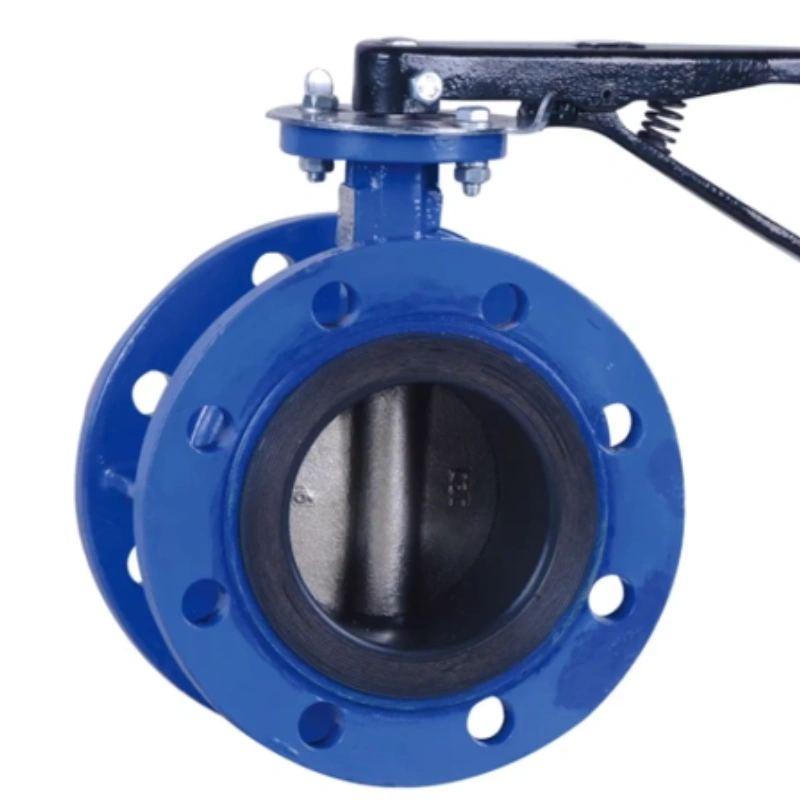

(2) Přírubový ventil motýlů.

Výřivý ventil motýlů pro strukturu svislé desky, stonek ventilu pro integrální kovový pevný těsnicí těsnění pro flexibilní grafitovou desku a kompozitní strukturu z nerezové oceli, namontované na těle ventilu, motýlí desky těsnicí povrchy svařované nerezové oceli. Těsnicí kroužek měkkého těsnicího ventilu je vyroben z gumy nitrilu, který je nainstalován na desce motýlů.

(3) Ventil motýlů typu out.

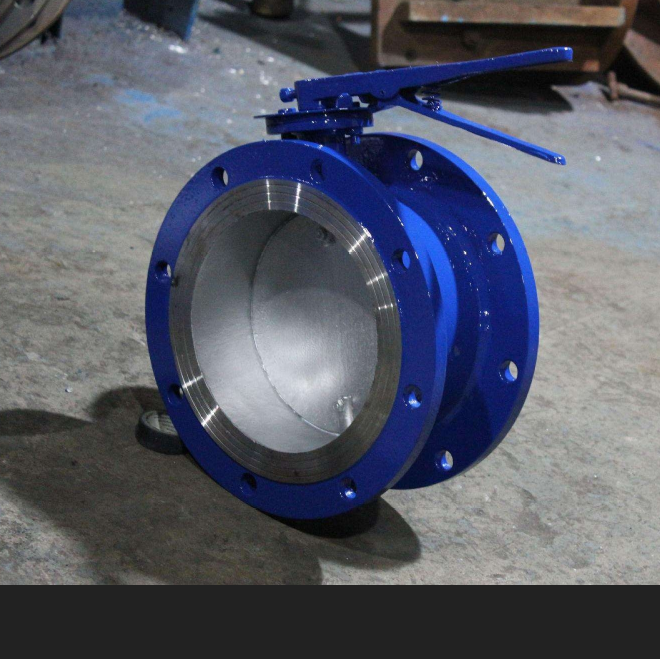

(4) Svařovaný ventil motýlů.

Svařovaný ventil motýlů je ventil bez uzavřeného typu, který se široce používá ve stavebních materiálech, metalurgii, těžbě, elektrické energii a dalších výrobních procesech, střední teplota ≤ 300 ℃ nominální tlak 0,1 MPA potrubí, který se používá k propojení a uzavření nebo úpravě množství médií.

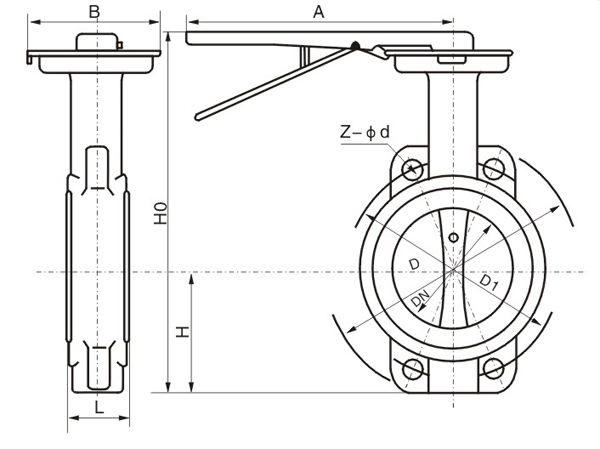

Uzavřená měkká těsnění měkké těsnění Ventil Hlavní tvar velikosti připojení: mm

K čemu se používá motýl?

Motýlí ventil je typ čtvrthotového ventilu, který využívá rotující disk k regulaci toku tekutin. Jeho design zahrnuje různé funkce, díky nimž je vhodný pro konkrétní aplikace v různých průmyslových odvětvích, včetně zásobování vodou, čištění odpadních vod, chemického zpracování a systémů HVAC. Pochopení funkcí a výhod motýlího ventilu vám může pomoci učinit informovaná rozhodnutí o jeho použití v různých scénářích.

Jedním z primárních účelů motýlího ventilu je kontrola toku kapalin a plynů. Disk uvnitř ventilu se otáčí kolem centrální osy, což umožňuje rychlý a efektivní provoz. Tento mechanismus otočení čtvrtletního obratu je obzvláště výhodný, když je zapotřebí rychlé úpravy průtokových rychlostí. Například v úpravách vody nebo průmyslových aplikacích, kde je zásadní přesná kontrola, může jako efektivní řešení sloužit motýlí ventil.

Dále jsou motýlí ventily rozpoznávány pro jejich lehký a kompaktní design. Ve srovnání s jinými typy ventilů zabírají méně prostoru, takže jsou ideální pro instalace v těsných prostorech nebo v případě, že jsou kritické úvahy o hmotnosti. Ať už v potrubí nebo omezených oblastech, minimalistický design motýla ventilu umožňuje všestrannost bez obětování funkčnosti.

Další významná aplikace ventilu motýlů je v izolaci systému. Plně uzavřením disku vytvoří ventil těsné těsnění, které zabraňuje toku tekutiny. To je zvláště užitečné ve scénářích údržby, kde je nutné izolační části potrubí. Schopnost rychle a spolehlivě odříznout průtok činí z motýlových ventilů nezbytnou součástí kontrolních systémů a zajištění bezpečnosti v různých průmyslových procesech.

Stručně řečeno, motýlový ventil se používá v mnoha aplikacích k regulaci toku, izolaci systémů a zvýšení provozní účinnosti. Jeho kompaktní design, rychlý provoz a spolehlivost z něj činí oblíbenou volbu v mnoha průmyslových odvětvích. Pochopení toho, na co se používá motýlí ventil, vám umožní ocenit kritickou roli, kterou hraje při kontrole a řízení tekutin. Ať už jste zapojeni do inženýrství, údržby nebo průmyslového designu, mít pevný pochopení aplikací motýlů ventilu vám bude dobře sloužit ve vašem profesionálním úsilí.

Výhody motýlů

Jednou z významných výhod motýlů je jejich kompaktní design. Na rozdíl od tradičních ventilů, které mají tendenci být objemné, se sestávají motýlí ventily z jednoduchého disku na hřídeli. Tato zjednodušená struktura umožňuje instalaci v těsných prostorech, což z nich činí ideální volbu pro projekty s omezeným prostorem pro vybavení. Jejich lehká příroda navíc snižuje celkovou hmotnost potrubních systémů, což vede k snadnější manipulaci a instalaci.

Dalším kritickým výhodou motýlových ventilů je jejich rychlý provoz. Konstrukce usnadňuje rychlé otevírání a uzavření s rotací pouze 90 stupňů potřebných pro plný pohyb. Tato funkce je zvláště cenná v aplikacích, kde je včasná kontrola toku prvořadá, například v zařízeních pro úpravu vody nebo chemické zpracovatelské závody. Rychlá odezva motýlů přispívá ke zvýšené provozní účinnosti a snížené prostoje.

Navíc ventily motýlů nabízejí vynikající regulaci toku. Při částečném otevření mohou tyto ventily vytvořit efektivní tokovou cestu a zároveň účinně ovládat média procházející. Tato charakteristika je nezbytná v aplikacích, kde je zásadní přesné řízení toku, což umožňuje konzistentní výkon systému.

Motýlové ventily také vykazují trvanlivost a potřeby nízké údržby. Jsou konstruovány z robustních materiálů, jako je nerezová ocel nebo PVC, jsou odolné vůči korozi, takže jsou vhodné pro různé látky, včetně agresivních chemikálií a korozivního prostředí. Jejich jednoduchý mechanismus snižuje pravděpodobnost mechanického selhání, což dále minimalizuje požadavky na údržbu a provozní náklady.

Konečně, přizpůsobivost motýlů ventilů činí je vhodnými pro různé aplikace napříč různými průmyslovými odvětvími. Od systémů HVAC po přívod vody a čištění odpadních vod dokáže tyto ventily zvládnout širokou škálu tekutin, což zvyšuje jejich užitečnost na více polích.

Jaký je rozdíl mezi ventilem brány a motýlovým ventilem?

Provozní mechanismus

Primární rozdíl mezi bránami a ventily motýlů spočívá v jejich návrhu a provozních mechanismech. A brána ventil Používá lineární pohyb ke zvednutí nebo spuštění brány pro ovládání toku. Tento mechanismus je ideální pro ovládání on-off, ale v aplikacích škrtí se dobře. Naopak, motýlový ventil obsahuje rotující disk, který se otáčí kolem centrálního hřídele, aby reguloval tok. Tento design umožňuje rychlý provoz a je obzvláště efektivní při škrcení.

Řízení toku a účinnost

Dalším kritickým rozlišením jsou charakteristiky toku. Ventily motýlů jsou známé svou schopností poskytovat konzistentní průtok s minimálním poklesem tlaku. Tato účinnost je velmi výhodná v aplikacích s velkým objemem a kde je prostor omezený. Naproti tomu ventily brány jsou méně účinné při škrtícím a mohou vytvářet turbulence, což vede k deficitu výkonu ve scénářích s vysokým průtokem.

Úvahy o prostoru a hmotnosti

Motýlové ventily jsou obecně kompaktnější a lehčí než ventily brány. Tento prostorově úchvatný design způsobuje, že motýlí ventily jsou vhodné pro instalaci v těsných prostorech, kde se mohou tradiční brány ventily být těžkopádné. Snížená hmotnost motýlů ventilů zjednodušuje manipulaci během instalace a údržby.

Vhodnost aplikace

Oba typy ventilů mají specifické aplikace, kde vynikají. Branské ventily se obvykle používají v aplikacích, které vyžadují minimální ztrátu tlaku a kde je prvořadá plná izolace. Naopak, motýlí ventily jsou upřednostňovány v systémech vyžadujících rychlé provoz a časté úpravy toku, což z nich činí ideální pro systémy HVAC, distribuci vody a čištění odpadních vod.

Jaké jsou tři typy motýlů?

1. Soustředné ventily motýlů

Soustředné motýlové ventily jsou charakterizovány jejich jednoduchým designem, kde je disk excentricky vyrovnán s tělem ventilu. V této konfiguraci se disk otáčí kolem osy, která leží rovnoběžně s proudem tekutiny. Soustředné ventily motýlů se používají primárně v nízkotlakých aplikacích, což z nich činí ideální pro čištění vody a odpadních vod. Jejich přímý design umožňuje efektivní řízení toku a minimální pokles tlaku, což zajišťuje optimální výkon v různých nastaveních.

2. excentrické ventily motýlů

Excentrické motýlí ventily, známé také jako vysoce výkonné motýlí ventily, mají jedinečný design, který umožňuje kompenzaci disku ze sedadla ventilu. Tento návrh zlepšuje schopnosti těsnění a snižuje opotřebení složek ventilu. Excentrické motýlí ventily jsou vhodné pro náročnější aplikace, včetně těch, které zahrnují vyšší tlaky a teploty. Vyniká ve službách, jako je manipulace s kaly, korozivní tekutiny a další náročná média, což zajišťuje dlouhodobé provoz a spolehlivost.

3. Dvojité excentrické ventily motýlů

Dvojité excentrické motýlí ventily nebo trojité posunné motýlí ventily, konstrukci excentrických ventilů o krok dále. Se dvěma kompenzacemi – jeden pro rotaci disku a další pro těsnicí plochu – tyto ventily nabízejí zvýšený výkon, zejména v náročných podmínkách. Dvojitý excentrický design má za následek nižší tření mezi diskem a sedadlem, což umožňuje těsné těsnění bez opotřebení spojené s tradičními vzory chlopně. Jsou ideální volbou pro vysokotlaké, vysokoteplotní aplikace a často nacházejí použití v průmyslových odvětvích, jako je ropa a plyn, výroba energie a lékárny.
