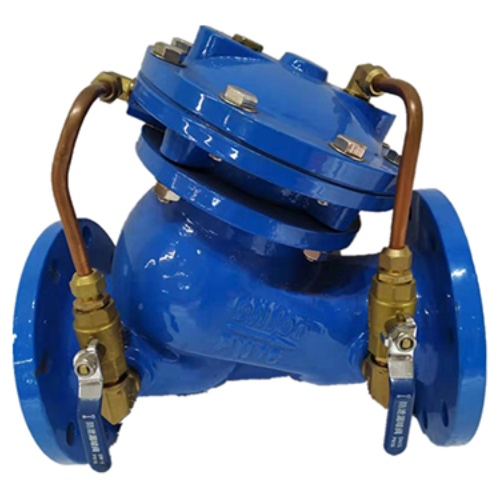

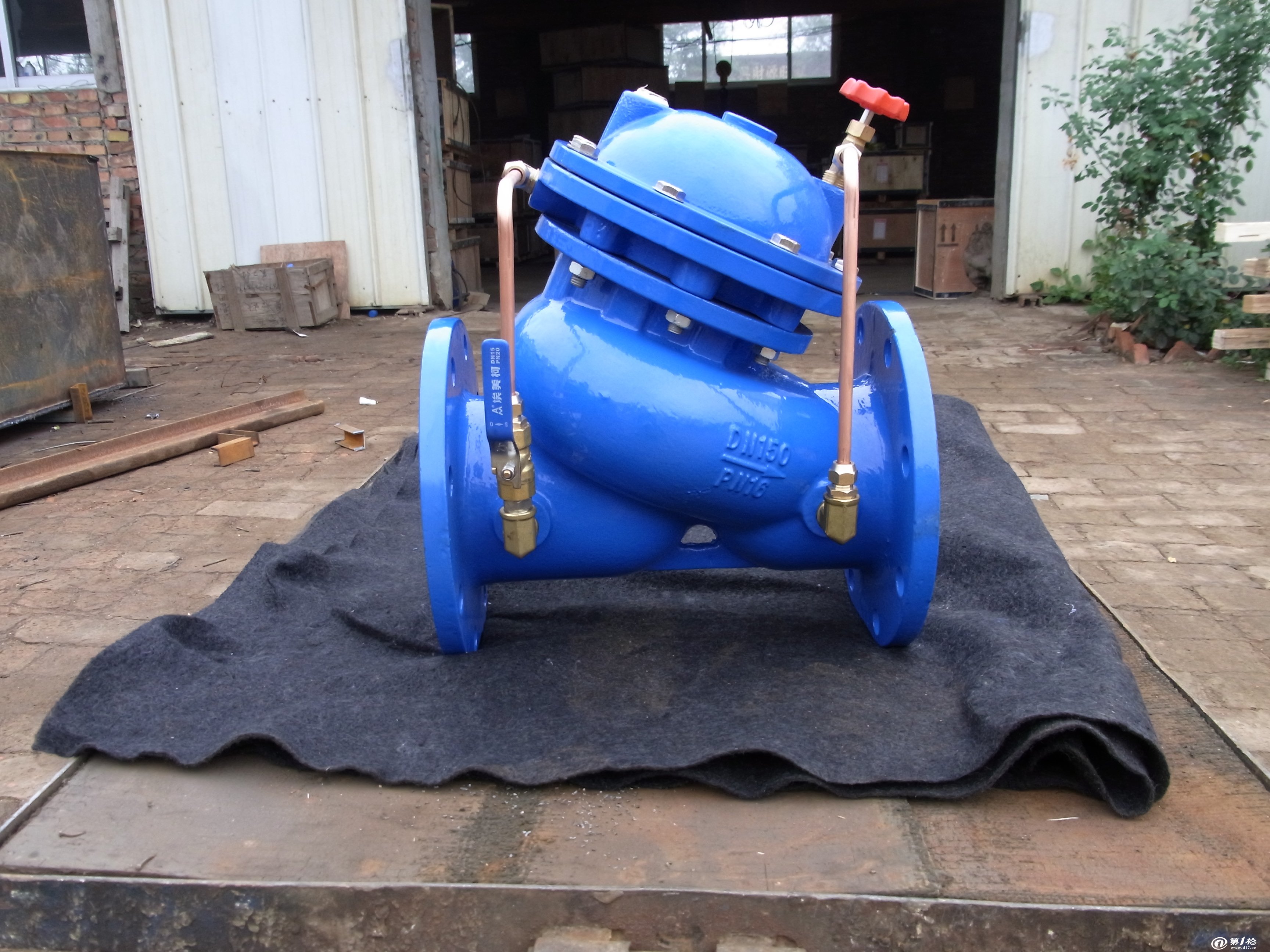

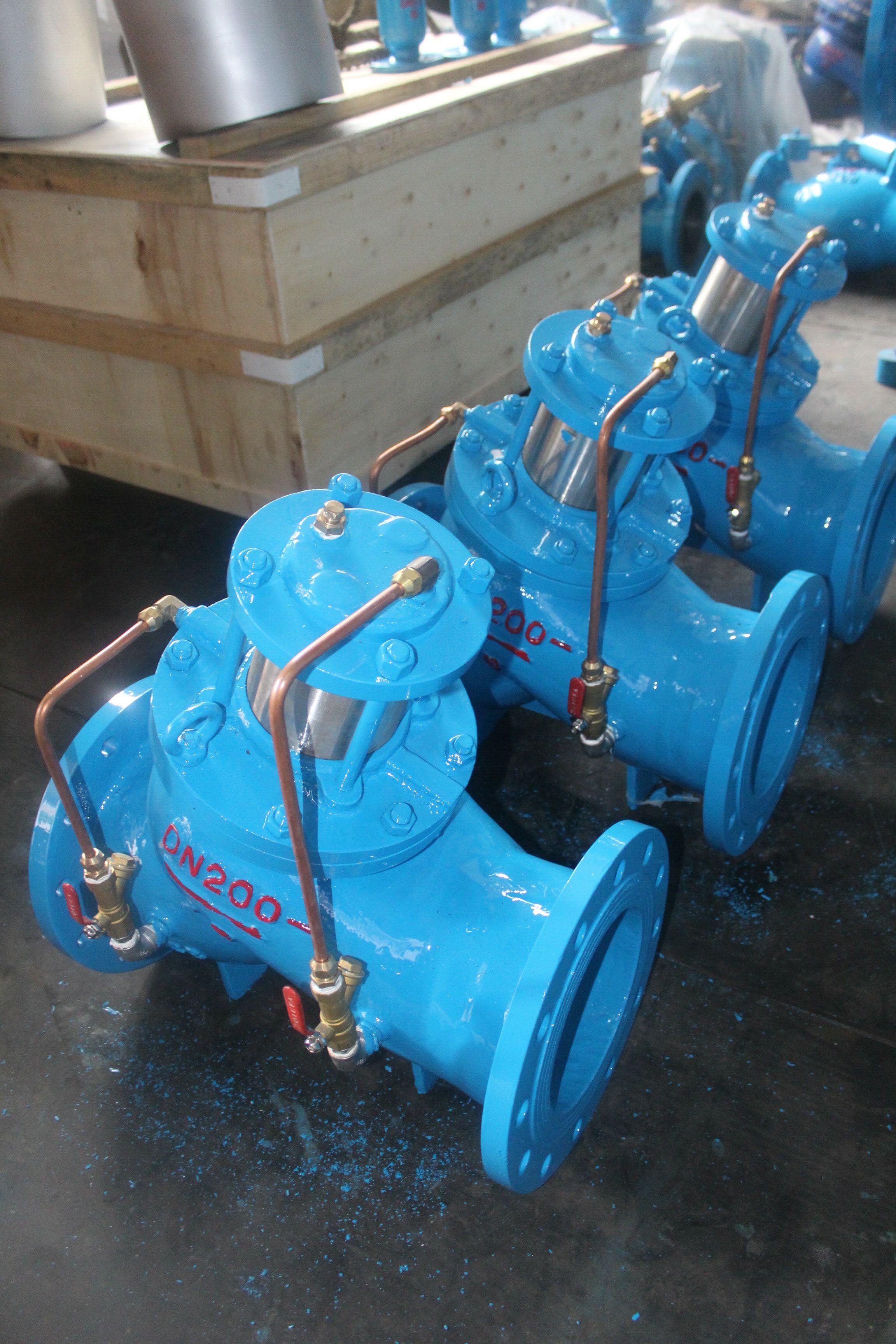

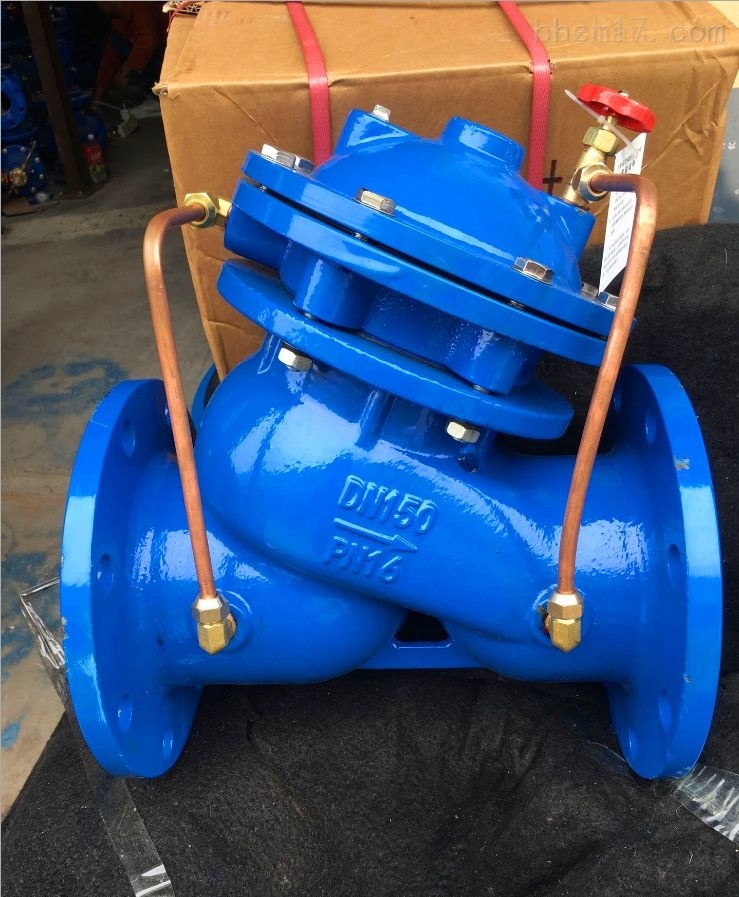

Řídicí ventil

A multifunctional pump control valve consists of a main valve and regulating valve and receiver system, the valve body adopts DC type valve body, the main valve control chamber is diaphragm type or piston type double control chamber structure, the control chamber is a increased by one than the general hydraulic control valve, which increases the control function of the main valve and realizes the multi-functional control of the pump outlet such as slow opening, Úplné otevření, pomalé uzavření a zastavení, které si uvědomí multifunkční ovládání výstupu čerpadla jediným ventilem a jedinou nastavení. Multifunkční kontrola.

Tento produkt se používá ve výškovém stavebním systémech pro zásobování vodou a dalším potrubí pro přívod vodního systému, aby se zabránilo a zeslabovalo čerpadlo a zastavilo potrubí vodního kladiva, zabránilo zpětnému toku vody pro ochranu čerpadla a udržení bezpečnosti potrubí. Abychom si mohli uvědomit automatizaci provozu čerpadla, zjednodušit správu, snižovat práci a zlepšit spolehlivost, lidé používají hydraulické ventily a elektrické ventily, aby nahradili manuální ventily, řadu technických vylepšení monoblokových ventilů, ventily s pomalým úřadem a pomalé zavírání ventilů s otevřeným a novým a novým typy ventilů.

Brána ventil

The brána ventil Je obvykle v uzavřeném stavu, brána se ventil brány pomalu otevírá, když je čerpadlo spuštěno, a když je čerpadlo zastaveno, ventil brány je rychle zavřený nejprve a poté pomalu zavřený po určitém stupni. Zastavení uzavřené brány a uzavřená brána zastavení čerpadla může účinně zabránit otvoru vodního kladiva čerpadla a zastavit kladivo čerpadla, současně snížit zatížení motoru, když se čerpadlo spustí, čerpadlo při nulovém průtoku, když minimální výkon hřídele, obvykle pouze 30% výkonu hřídele. Další funkcí brány ventilu je, že když je ventil brány uzavřen, může poskytnout podmínky bezpečného přístupu pro ventily a čerpadla, jako jsou zpětné ventily a čerpadla nainstalovaná mezi ventilem brány a čerpadla, čímž zabrání návratu vody z tlakového potrubí.

Zkontrolujte ventil

The Zkontrolujte ventil Zabraňuje toku vody způsobenému náhlým výpadkem napájení a zabraňuje zpětnému toku. Náhlé vypnutí čerpadla je náchylné k vodnímu kladivu. Když je geometrická výška hlavy čerpadla velká, okamžitý vysoký tlak těžkého vodního kladiva může vést k prasknutí potrubí a vážným výrobním nehodám.

Eliminátor vodního kladiva

Eliminátor vodního kladiva může účinně eliminovat všechny typy tekutin v přenosovém systému, aniž by bylo nutné zastavit tok tekutin v případě nepravidelného vodního kladiva a nárůstu přenosového systému může způsobit šok vodní rázové vlny, aby se dosáhlo eliminace destruktivních šokových vln, hrát ochranný účel. Aby se zabránilo vodnímu kladivu na metodě poškození přenosového potrubí, často v potrubí tlakové vody čerpadla nainstalované na vodovodním kladivu.

Ochrana tři v jednom: Jak multifunkční ovládací ventily integrují funkce brány, kontroly a vodovodního kladiva

Storaenův kontrolní ventil předefinuje správu průmyslové tekutiny sloučením tří kritických funkcí-izolace ventilu GATE, prevenci zpětného toku ventilu a odstraněním vodního kladiva-do jediného designu úsporného prostoru. Nakonstruováno tak, aby nahradilo tradiční nastavení více ventilu, naše roztoky řídicího ventilu a ventilu tlaku vody zjednodušily potrubní systémy a zároveň zvyšovaly bezpečnost a účinnost, což z nich činí ideální pro výškové zásobování vodou, průmyslové čerpací stanice a užitečné sítě.

1. Integrovaný ventil brány: Přesná izolace toku

Jádrem tohoto multifunkčního řídicího ventilu je těžký mechanismus ventilu brány, který poskytuje spolehlivé ovládání zapnutí/vypnutí pro údržbu nebo nouzové vypnutí:

Pasáž s plným vlovem: Paralelní design brány (DN50-DN1400) zajišťuje minimální ztrátu tlaku (≤ 0,01 MPA) a neomezený tok, když je plně otevřený, překonává konvenční brány ventily o 20% v energetické účinnosti.
Těsnění s dvojitým sedadlem: Měkká guma nebo kovová těsnění (v závislosti na médiích) dosahují vypínání bublin-těsné, kritické pro izolaci čerpadel nebo potrubí během oprav bez zbytkových toků.

2. Vestavěný kontrolní ventil: Automatická ochrana proti zpětnému toku

Eliminující potřebu samostatného kontrolního ventilu je náš design vybaven diskem nabitý pružinami, který se okamžitě uzavře, když se tok obrátí, a chrání čerpadla před poškozením zpětného toku:

Konstrukce tlaku s nízkým rozložením: Disk se otevírá při pouhých 0,05 MPa, což zajišťuje hladký dopředný průtok v nízkotlakých systémech při zavření do 0,2 sekundy od obrácení průtoku-temnější než samostatné kontrolní ventily o 30%.
Odolnost vůči částic: Efektivní tělo ventilu snižuje hromadění zbytků, takže je vhodná pro vodu obsahující malé pevné látky (např. Písek, měřítko) bez ohrožení integrity těsnění.

3. Pokročilý vylučující vodní kladivo: Technologie kontrolovaného uzavření

Třetí integrovaná funkce se zabývá tichým zabijákem potrubí-ve vodě-prostřednictvím dvou kontrolního komorního systému:

Mechanismus s pomalým zasunutím: Membrána nebo kontrolní komora typu pístu (typy řídicího ventilu s výběrem uživatelem) upravuje dobu uzavření od 3–120 sekund a potlačuje vrcholy vodního kladiva na ≤1,5x pracovního tlaku (vs. 3x v tradičních nastaveních).
Třístupňová operace:
Rychlé uzavření hlavního disku (80% mrtvice v 5s) za účelem zatčení toku vysokých rychlostí;
Postupné uzavření pilotního ventilu (zbývajících 20% po 30–120 s), aby se odstranilo tlakové přepětí;
Automatické uzamčení v uzavřené poloze, aby se zabránilo zpětnému toku během vypnutí čerpadla.

Přizpůsobené vašim potřebám kontroly tekutin

Ať už jde o správu výškové sítě pro distribuci vody nebo průmyslového chladicího systému, náš typy regulačních ventilů s vodou a typy řídicího ventilu toku poskytují bezkonkurenční všestrannost. Integrovaný design nejen zjednodušuje údržbu, ale také zvyšuje spolehlivost systému tím, že eliminuje body selhání mezi samostatnými ventily.

Upgradujte na řešení kontrolního ventilu Storaen a zažijte výhody tří kritických funkcí v jednom robustním balíčku – zajišťované pro ochranu vašich potrubí, prodloužení životnosti čerpadla a zefektivňování operací. Prozkoumejte naše typy ventilů tlaku dnes a zjistěte, proč chytřejší řízení tekutin začíná integrovanou inovací.

Membrána vs pístové kontrolní komory: Core Technologies pro regulaci tlaku v multifunkčních ventilech

V konstrukcích Storaenových kontrolních ventilů je výběr mezi membránou a kontrolními komorami typu pístu rozhodující pro dosažení přesné regulace tlaku a řízení toku. Jako dva typy ventilu primárního tlaku nabízí každý jedinečný výhoda přizpůsobených konkrétním průmyslovým potřebám – zde pracují a kde vynikají.

1. Komory pro ovládání bránice: Hladká regulace s nízkým šumem pro čistá média

Ideální pro zásobování vodou, HVAC a systémy s nízkými částicemi, membránové komory používají flexibilní membránu EPDM nebo NBR k převedení tlaku do pohybu:

Princip provozu: Tlak proti proudu působí na membránu a tlačí jej dolů, aby upravil polohu disku ventilu. Zpětná pružina vyrovnává sílu, což umožňuje modulaci nepřetržitého toku s minimální hysterezí (≤ 1,5% plného měřítka).
Klíčové výhody:
Nákladově efektivní a netěsná: žádná mechanická těsnění nebo pohyblivé části vystavené médiím, snižování údržby o 20% a eliminující rizika kontaminace v pitné vodě nebo farmaceutických liniích.
Klidný provoz: Měkká membrána absorbuje vibrace, takže je vhodná pro prostředí citlivá na hluk, jako jsou budovy s výškovými budovami (šum ≤65 dB během provozu).
Omezení a specifikace: Nejlepší pro tlaky do 6,3 MPa a teploty -10 ° C -80 ° C; Nedoporučuje se pro abrazivní tekutiny. Společné v našem modelech řídicího ventilu a řídicího ventilu toku pro městské aplikace.

2. komory pro kontrolu pístů: těžký výkon pro vysokotlaká, drsná média

Pro průmyslové procesy zahrnující vysoký tlak, vysoké teploty nebo tekutiny naložené částicemi (např. Odpadní voda, olej), pístové komory poskytují robustní mechanickou kontrolu:

Princip provozu: Válcový píst (litina nebo 316L z nerezové oceli) převádí hydraulický nebo pneumatický tlak na lineární pohyb, přímo ovládá stonek ventilu s vysokým točivým momentem (až 500 N · m).
Klíčové výhody:
Extrémní odolnost proti tlaku: Zvládá až 10,0MPa a teploty až do 150 ° C, překonává membrány o 60% ve vysokotlakých scénářích, jako jsou průmyslové kotlové systémy.
Odolnost proti oděru: Povrch pístu na pevném chromu odolává škrábancům před pískem, měřítkem nebo kalem a zajišťuje 50 000+ životnost cyklu v abrazivním prostředí-kritický pro těžební nebo chemické rostliny.
Poznámky k návrhu: Vyznačuje se dvojitým směrovým mechanismem, který zabraňuje laterálnímu pohybu, minimalizaci opotřebení sedadla a udržování přesnosti těsnění (únik ≤ 0,01% jmenovitého toku).

Kdy zvolit membránu vs píst?

Mediální typ: membrána pro čisté kapaliny/plyny; Píst pro špinavé tekutiny, vysoce viskozitní média (např. Mazací olej) nebo páru.
Přesnost kontroly: Membrána nabízí jemnější přizpůsobení (0,5% rozlišení); Pístový upřednostňuje sílu a trvanlivost.
Odvětví fit:
Membrána: Distribuce vody, automatizace budov (aplikace pro regulační ventil vody).
Píst: petrochemický, výroba energie a těžký průmysl (spárovaný s našimi typy kontrolních ventilů pro procesní potrubí).

Storaen’s Engineered Excellence

Možnosti přizpůsobení: Oba návrhy jsou v souladu s standardy velikosti řídicího ventilu (ISO 5208, GB/T 17213), s konfigurovatelnými délkami zdvihu (25–300 mm) a senzory zpětné vazby (4–20 mA) pro automatizované systémy.
Aktualizace spolehlivosti: membrány mají protipodobu aramidové výztuže; Písty zahrnují prsteny PTFE s vlastním mazáními, snižování tření o 30% ve srovnání s obecnými modely.

Udělejte správnou volbu pro svůj systém

Ať už potřebujete přesnost bránice nebo drsnost pístu, Storaen’s Control Valve Solutions zajišťují optimální regulaci tlaku pro váš jedinečný pracovní stav. Pochopením těchto základních technologií si můžete vybrat typ ideálního typu řídicího ventilu tlaku, abyste zvýšili účinnost, snížili prostoje a splnili nejnáročnější průmyslové standardy. Kontaktujte nás ještě dnes a prozkoumejte, jak naše inženýrské odborné znalosti mohou zvýšit váš systém kontroly tekutin.

Pracovní princip

(1) Když je čerpadlo zastaveno, je deska ventilu uzavřena na výstupním konci a horní komoře membrány při statickém tlaku.

(2) Po zahájení čerpadla se tlak vody přenáší do spodní komory z obtokového potrubí a hlavní deska ventilu a deska s pomalým uzavíráním ventilu pomalu pod tlakem vody na vstupním konci a dolní komoře.

(3) Pod tlakem vstupního konce se deska ventilu zvyšuje do maximálního stavu otevření, výška otvoru je určena průtokem.

(4) Ve chvíli, kdy se čerpadlo zastaví, průtok a tlak se najednou sníží a hlavní deska ventilu se začne sklouznout dolů pod účinností gravitace.

(5) Když je průtok blízký nule, je hlavní ventil uzavřen, hlavní deska ventilu je ponechána na reliéfních otvorech, aby se oslabil dopad vodního kladiva; Hlavní deska ventilu při tvorbě tlakového rozdílu mezi dolním a horním, tlakem výstupu ventilu z obtokové potrubí do horní dutiny, aby se podpořila tlaková deska membrány, takže spodní dutinová voda vypuštěná do vstupu ventilu začala zpomalit uzavření.

(6) Pomalý uzavírací deska ventilu zcela zavře vypouštěcí otvor a ventil zpět do počátečního stavu čerpadla.

Základní struktura

Celková velikost ventilu je srovnatelná s velikostí běžného kontrolního ventilu a skládá se z hlavního ventilu a vnějšího příslušenství. Mezi nimi hlavní ventil zahrnuje tělo ventilu, tlakovou desku a membránu, desku velkého ventilu, desku s pomalým uzavíráním ventilu, sedadlo ventilu, sestavu stonku a další komponenty. Pomalý uzavírací ventilová deska je připojena k tlakové desce a membráně se sestavou kmene, membrána je tlačena mezi kryt ventilu a sedadlem bránice a pohyb membrány nahoru a dolů pohání pomalu uzavírací ventilovou desku nahoru a dolů.

Stonek ventilu prochází středovým otvorem velké desky ventilu, takže velká deska ventilu se může posouvat podél stonku ventilu v určitém rozsahu. Normálně je velká deska ventilu přitlačena na sedadlo ventilu vlastní hmotností, takže ventil je v uzavřeném stavu. Na obou stranách ventilové membrány a výstupního potrubí a výstupního potrubí ventilu je instalováno externí příslušenství pro regulační ventil s multifunkčním ventilem, spodní komora membrány a vstupní strany ventilu a speciálního zpětného ventilu a speciálního zadního ventilu.

Horní dutina bránice a ventil na výstupní straně připojovacího potrubí je vybavena pouze filtrem a regulačním ventilem. Pohyb a poloha velké desky ventilu a pomalý uzavírací ventil v hlavním ventilu určují změnu pracovního stavu a otevírání a zavírání ventilu. Vnější příslušenství a potrubí ventilu kdykoli před a po a po tlaku ventilu se mění ve ventilu membránou rozděleným do horních a dolních komor, ovládá pohyb velkého ventilového desky a pomalé uzavírací doba ve specifikovaném rozsahu ventilu a může být upravena pomocí příslušenství ve specifikovaném rozsahu ventilu ve specifikovaném rozsahu ventilu ve specifikovaném rozsahu ventilu.

Pracovní tlak

Tento typ multifunkčního pracovního tlaku ventilu multifunkčního řídicího čerpadla 1,0 MPa, 1,6 MPa, 2,5 MPA, 4,0 MPA, 6,4 MPa, 10,0 mPa šest, je akční tlak větší než nebo roven 0,03MPa, teplotu médií v 0-80 ℃, může být úpravy v 3-120s, tlak v průtoku 2M-S, promáhající se, přičemž se promáhají, přičemž se promáhá, přičemž se promáhá tlak, přičemž pro ztráty je pro ztráty, přičemž se promáhají, přičemž se promáhá tlak, přičemž se promáhá, přičemž se promáhá, přičemž se promáhají s průtokem, přičemž se promáhají, přičemž se promáhá tlak, přičemž se promáhá, přičemž se ztráty, přičemž pro ztráty po dobu 2M / s. Vodní kladivo je méně než 1,5násobek pracovního tlaku, nominální ráže DN50-DN1400. Průtok potrubí 2m/s Pokud je ztráta tlaku menší než 0,01 MPa, je maximální hodnota vodního kladiva menší než 1,5násobek pracovního tlaku, nominální ráže DN50-DN1400.

Hlavní rozměry instalace: (Unit: MM)

Jaká je funkce řídicího ventilu?

Řídicí ventil je důležitou součástí různých průmyslových a výrobních procesů, která slouží základní funkci regulace toku tekutin v systému. Tyto ventily jsou rozhodující pro udržení požadovaných provozních podmínek v potrubí, nádržích a dalších zařízeních pro manipulaci s tekutinou. Pochopení funkce řídicího ventilu je zásadní pro odborníky v oblasti inženýrství, výroby a řízení procesů.

Primárním účelem řídicího ventilu je modulovat průtok tekutiny, ať už kapaliny nebo plynu, na základě sady definovaných parametrů. Toho dosahuje úpravou své polohy v reakci na signály z řadiče, což by mohlo být manuální operátor nebo automatizovaný systém. Toto nastavení pomáhá udržovat specifické procesní proměnné, jako je tlak, teplota a průtok v rámci předdefinovaných limitů.

Řídicí ventily využívají různé mechanismy k plnění jejich funkce. Mezi běžné typy patří Globe, Ball a Moverfly ventily, z nichž každá je navržena pro různé scénáře řízení toku. Poskytováním přesné kontroly nad charakteristikami toku hraje kontrolní ventil významnou roli při zlepšování účinnosti a bezpečnosti v průmyslových procesech.

Správné fungování řídicích ventilů navíc přímo ovlivňuje výkon a spolehlivost systému. Když tyto ventily fungují správně, zabraňují problémům, jako jsou tlakové přepětí, nestabilita průtoku a úniky. Naopak nefunkční kontrolní ventily mohou vést k nákladnému prostoji, bezpečnostním rizikům a ohrožené kvalitě produktu.

Stručně řečeno, funkcí řídicího ventilu je zajistit přesnou a efektivní regulaci toku tekutin v různých aplikacích. Jejich role je nepostradatelná při udržování optimálních provozních podmínek, zvyšování energetické účinnosti a zajištění celkové integrity systému. Porozumění a implementace efektivních strategií kontrolních ventilů je tedy nezbytné pro dosažení provozní dokonalosti v jakémkoli prostředí zpracování tekutin.

Typy a aplikace řídicích ventilů

Řídicí ventily jsou základními součástmi v různých průmyslových procesech, odpovědných za regulaci toku tekutin změnou velikosti průchodu podle pokynů ovladače. Pochopení různých typů kontrolních ventilů a jejich aplikací je zásadní pro optimalizaci výkonu systému a zajištění provozní bezpečnosti.

Jedním z primárních typů regulačních ventilů je ventil Globe, známý pro své vynikající schopnosti škrticího škrticího prostoru. Je vybaven sférickým tělem, které umožňuje kontrolovaný tok a obvykle se používá v aplikacích páry, vody a vzduchu uvnitř elektráren a chemických zpracovatelských jednotek.

Dalším běžným typem je kulový ventil, charakterizovaný jeho rychlou schopností vypnutí. Tento ventil používá rotující kouli k řízení toku a běžně se používá v aplikacích, které vyžadují těsné těsnění a minimální pokles tlaku, například v zařízeních pro úpravu vody a ropných a plynových potrubí.

Motýlí ventily Převládají také v různých aplikacích, které jsou určeny pro on-off a škrticí službu. Jejich kompaktní design a lehká povaha je činí vhodnými pro velké objemové a vysoce průtokové aplikace, jako jsou systémy HVAC a sítě pro distribuci vody.

Pokud jde o přesnost a citlivost, elektromagnetické řídicí ventily se v automatizovaných systémech široce používají. Tyto ventily používají elektrické signály k provozu a často se vyskytují v zavlažovacích a průmyslových automatizačních procesech.

A konečně, ovládací ventily ve stylu zeměkoule poskytují zvýšený výkon pro kritické aplikace, kde je nutná přesná regulace toku. Tyto ventily jsou často implementovány v přísném prostředí, jako je chemická výroba a rafinérie ropy, kde je přesná kontrola prvořadá.

Stručně řečeno, výběr řídicího ventilu závisí na specifických požadavcích aplikace, včetně charakteristik toku, poklesu tlaku a provozní účinnosti. Pochopení různých typů kontrolních ventilů a jejich aplikací může výrazně zlepšit spolehlivost a účinnost systému, což z nich činí kritický aspekt jakéhokoli průmyslového procesu.
