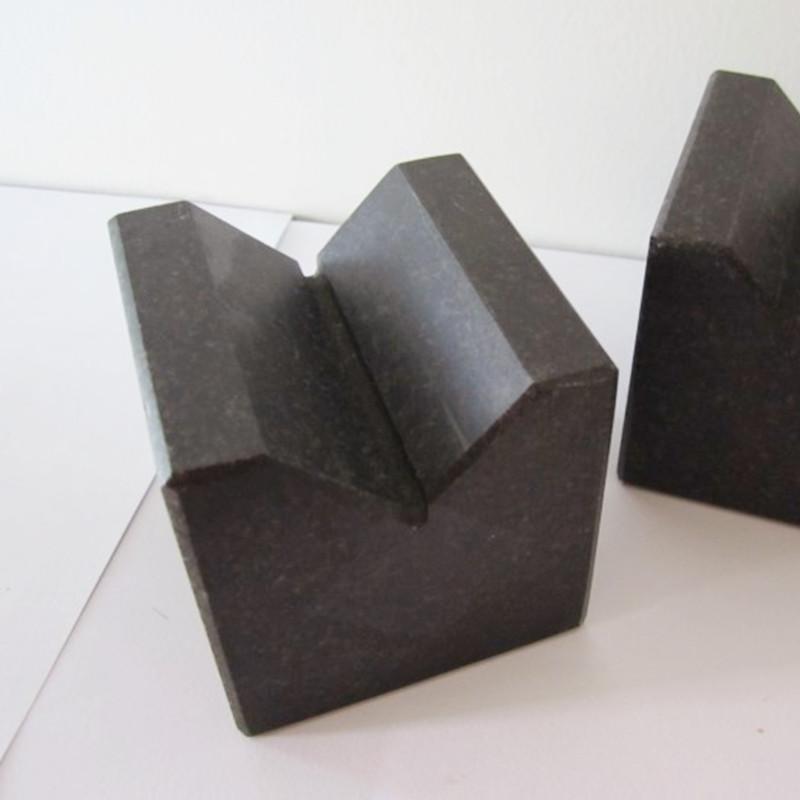

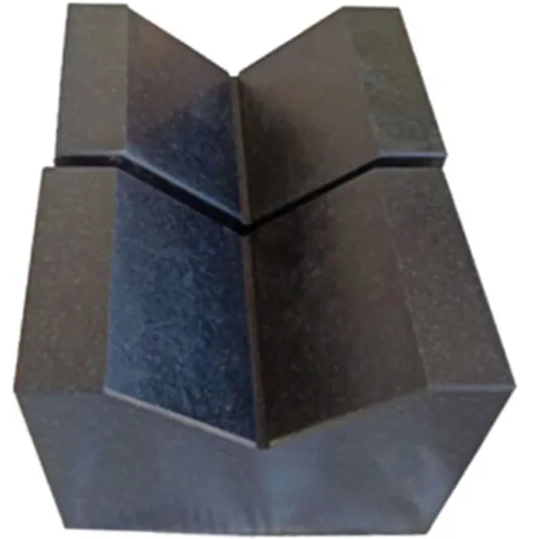

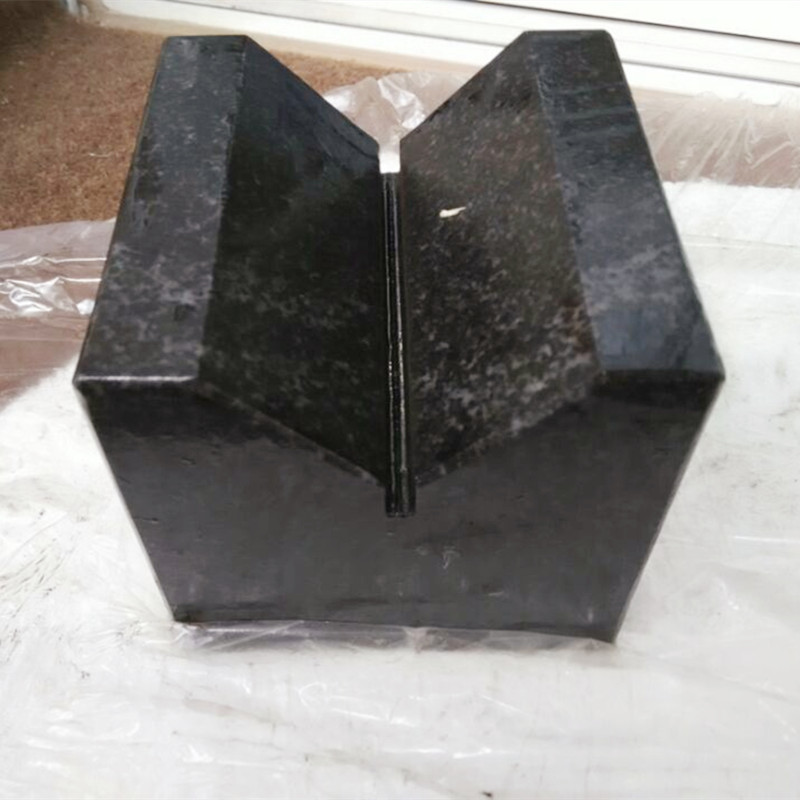

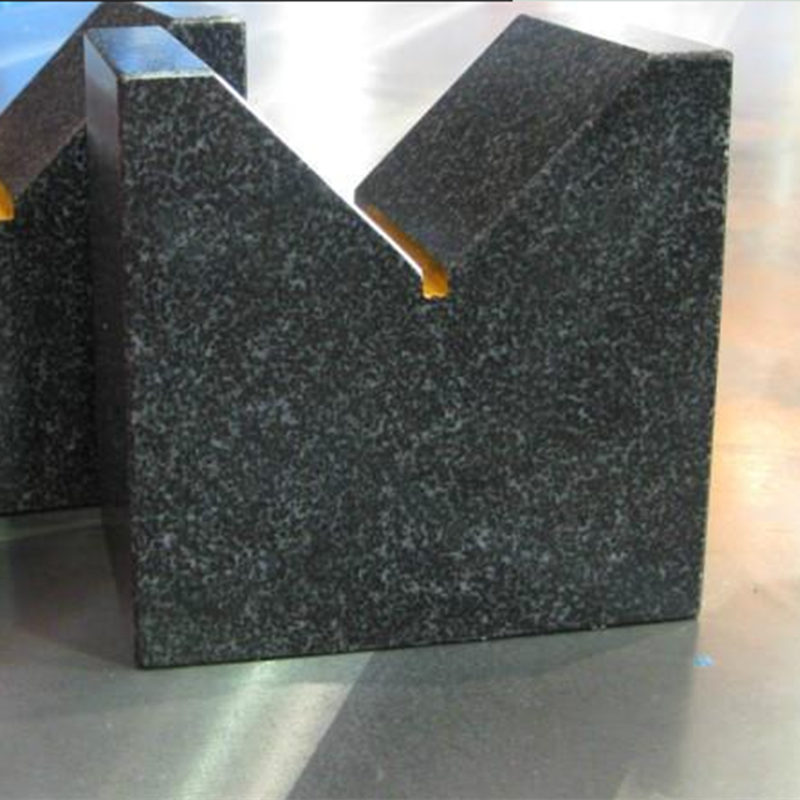

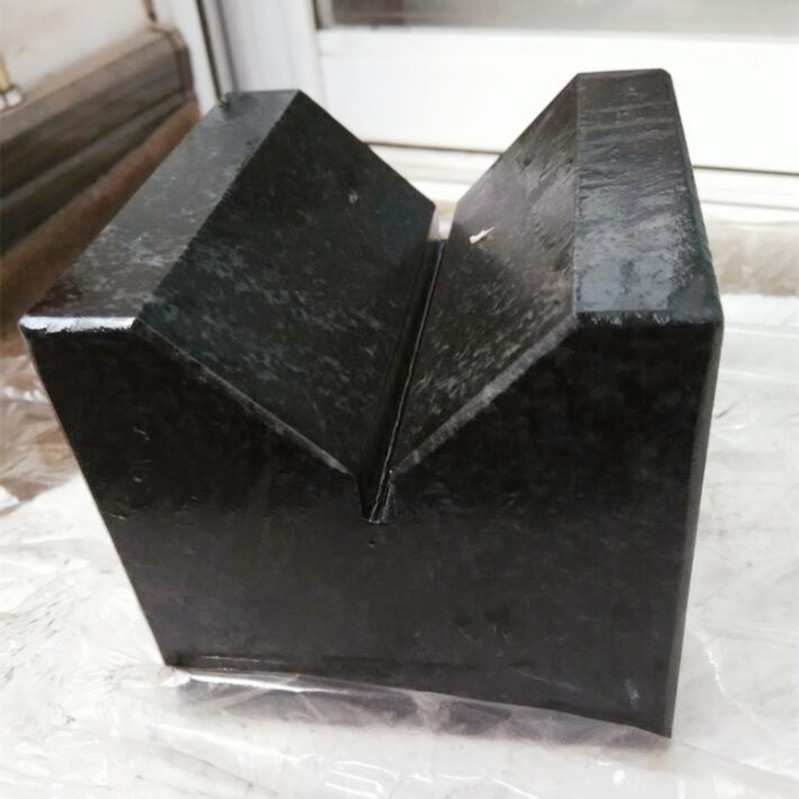

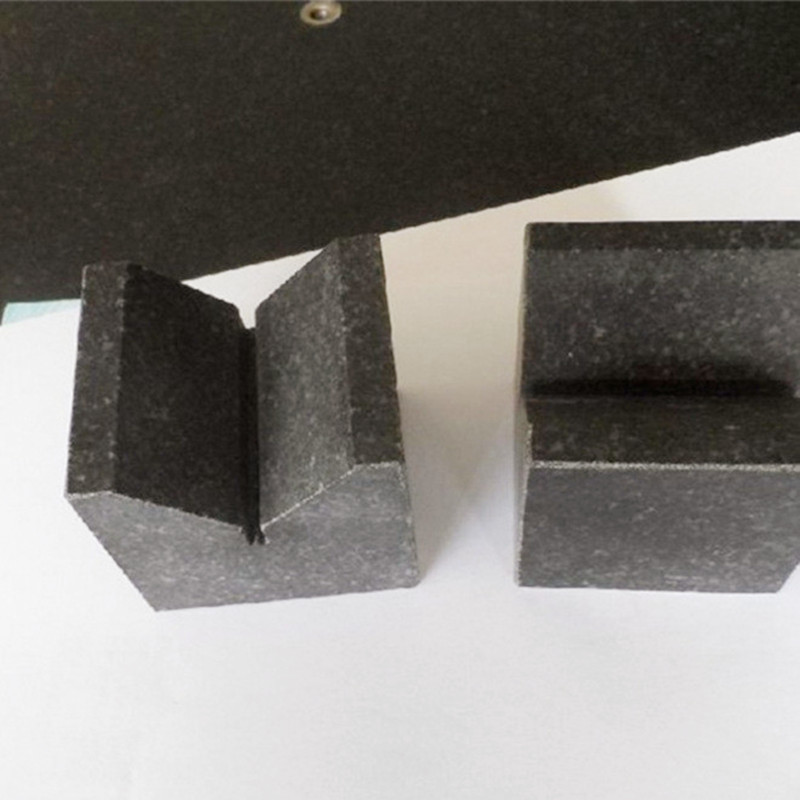

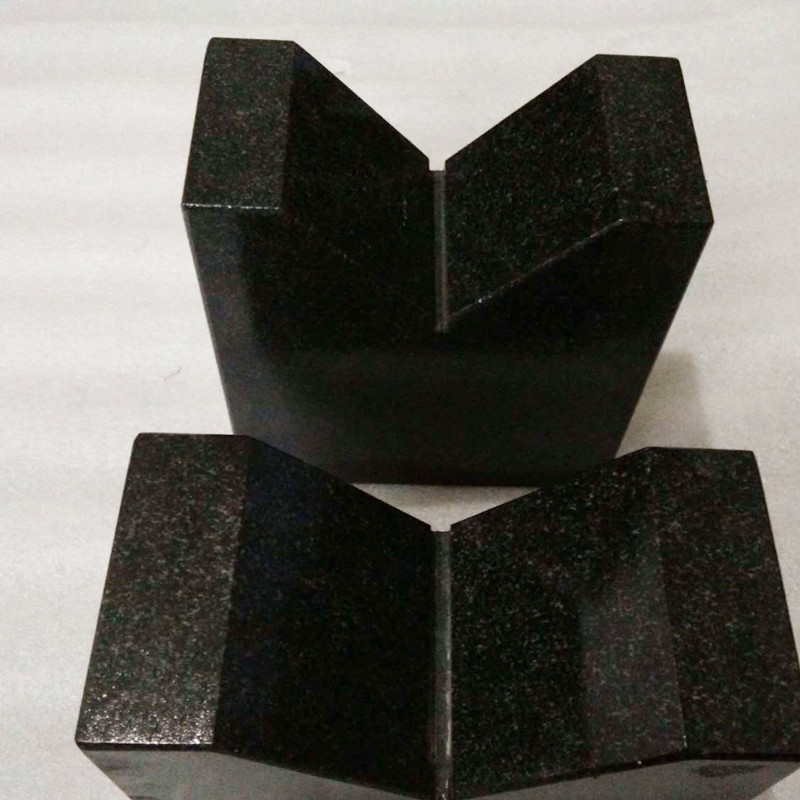

Mramor V-Frame V-Frame Granite V-Frame

Žulový rám ve tvaru písmene V je vyroben z přírodního žulového materiálu „Jinan Qing“ prostřednictvím mechanického zpracování a manuálního přesného broušení. Černý lesk, jednotná strukturální struktura, dobrá stabilita, vysoká pevnost, vysoká tvrdost, žulový rám ve tvaru písmene V s výhodami, jako je vysoká přesnost, žádná rezistence na rzi, kyselina a alkalii, žádná magnetizace, žádná deformace a odolnost proti dobrému opotřebení. Vhodné pro inspekci, měření, značení a polohování v průmyslu mechanického zpracování a výroby součástí.

Nástroj pro měření žuly V tvaru v tvaru černého bloku

Přesnost žulového v-rámu: Úroveň 000-1.

Aplikace Granite V Blocks (V Frame): Zarovnání hřídele v mechanickém zpracování

Při mechanickém zpracování je přesné zarovnání hřídele rozhodující pro minimalizaci vibrací, snížení opotřebení a zajištění optimálního výkonu rotujícího stroje. Storaen’s Granite V Blocks (V snímky) nabízejí pro tuto výzvu stabilní a přesné řešení, které využívají přirozené vlastnosti žuly Jinan Qing, aby poskytovaly bezkonkurenční přesnost v úkolech zarovnání hřídele napříč odvětvími – od automobilového výroby až po letecké inženýrství.

1.. Základ zarovnání šachty: Proč Granite V-Frames Excel

Bloky Storaen’s Granite V poskytují tři základní výhody pro zarovnání hřídele:

Rozměrová stabilita: Jinan Qing žula (tvrdost ≥ 70HS) se může pochlubit nízkým koeficientem tepelné roztažnosti (8,3 x 10⁻⁶/° C), čímž se udržuje přesnost vyrovnání napříč teplotními výkyvy (10 ° C – 40 ° C). Na rozdíl od ocelových bloků V-bloků, které se nepředvídatelně rozšiřují/kontrastují, naše žulové rámy udržují hřídele zarovnané do ± 5 μm/m, dokonce i v nevyhřívaných workshopech.
Tlumení vibrací: Granulární struktura kamene absorbuje 60% více vibrací než ocel, což je kritické pro udržení zarovnání během vysokorychlostního obrábění. Rám 160 × 160 × 90 mm Granite V stabilizuje 50kg hřídele rotující při 3000 ot / min, což snižuje chvění nástroje a drsnost povrchu (RA ≤ 0,8 μm).
Odolnost proti korozi: Bloky Storaen Granite V přirozeně imunní vůči chladicím kapalitě, oleji a vlhkosti vyžadují prevenci nulové rzi – ideální pro tvrdé obráběcí prostředí, kde se ocelové alternativy během několika měsíců degradují.

2. přesné známky pro každou potřebu zarovnání

Vyberte správnou úroveň přesnosti pro vaši aplikaci:

Stupeň 000 (± 2 μm rovinnost): Používá se ve výrobě letecké komponenty, 100 × 100 × 63 mm žulový rám V zarovnává hřídele titanových slitin na standardy ASME B89.3.2, což zajišťuje soustřednosti v rámci 5 μm pro tryskové motory – kritický pro minimalizaci aerodynamického odporu.
Stupeň 0 (± 5 μm rovinnosti): Perfektní pro sestavu automobilového pohonu, 200 × 200 x 125 mm rámové polohy ocelové klikové hřídele s ± 0,01 mm/m paralelismus, což snižuje opotřebení ložiska o 30% u motorů s vysokou koňskou silou.
Stupeň 1 (± 10 μm rovinnosti): Obleží se obecné průmyslové úkoly, jako je zarovnání dopravníků, kde blok 300 × 300 × 150 mm Granite V zajišťuje 90 ° hřídele kolmo na strojové postele, což eliminuje skluz pás v balení.

3. klíčové aplikace v mechanickém zpracování

Nastavení stroje CNC: Storaen Granite V Frame V (stupeň 000, 63 × 63 × 90 mm) ověřuje přímou hřídele vřetena CNC během instalace, což zajišťuje, že cesty nástrojů zůstávají v rámci ± 0,005 mm pro přesné obrábění složek zdravotnických zařízení.
Sestava převodovky: Ve výrobě těžkých zařízení je blok 160 x 160 × 90 mm Granite V zarovnán planetární převodové hřídele do 8 μm, čímž se snižuje emise šumu a prodloužení životnosti ozubeného zařízení ve stavebním stroji o 25%.
Testování motoru Aerospace: Naše rámce odolné proti korozi podporují inconel hřídele během testování únavy a udržují zarovnání prostřednictvím 10 000+ zatížení cyklů bez rozměrového driftu-kritický pro ověření výkonu motoru za extrémních podmínek.

4. Storaenův závazek k zarovnání dokonalosti

Certified Precision: Každý blok Granite V je kalibrován pomocí laserového interferometru, s sledovatelnou certifikací na standardy GB/T 20428-2006 a ISO 1101, což zajišťuje dodržování přísných auditů kvality.
Vlastní řešení: Potřebujete pro automatizované montážní linky 500 × 500 × 200 mm s zapuštěnými montážními otvory? Náš tým OEM přináší zakázkové návrhy za 4–6 týdnů, optimalizovaný pro vaše jedinečné potřeby zarovnání šachty.
Záruka dlouhověkosti: Naše Granite V Frames Owel Alterntatives o ocelovou alternativu o vyložení oceli o výkonu 5x, což je podpořeno dvouletou zárukou na povrchové opotřebení nebo rozměrovou změnu.

Nenechávejte zarovnání hřídele s náhodou – bloky Granite V Trust Storaen, které poskytují stabilitu, přesnost a trvanlivost, kterou vyžaduje moderní mechanické zpracování. Ať už kalibrace CNC strojů, montáže převodovek nebo testování leteckých motorů, naše rámy Granite V zajišťují, že každá hřídel je sladěna s dokonalostí, minimalizuje prostoje, snižuje odpad a zvyšuje kvalitu vašich hotových produktů. Prozkoumejte dnes naši řadu rámů žulových V a zažijte rozdíl přesné přesnosti kamenů.

Granite V Blocks (V-Frame) péče: Osvědčené úklidové a úložné postupy

Správná údržba je klíčem k zachování přesnosti a dlouhověkosti vašich žulových bloků V (v-rámečků). Storaen’s Premium Granite V-Frames, vytvořené z Jinan Qing Granite, jsou navrženy pro minimální údržbu-ale tyto osvědčené postupy zajišťují, že zůstanou přesné a bez poškození po desetiletí, a to i v drsném průmyslovém prostředí.

1. Denní čištění: Odeberte kontaminanty jemně

Neporézní povrch Granite odolává většině kontaminantů, ale pravidelné čištění brání nahromadění zbytků, které by mohlo ovlivnit zarovnání:
Potřebné nástroje: měkké látky z mikrovlákna, ph-neutrální čistič (např. Storaenův řešení žuly) a gumová mačka pro tvrdohlavé trosky.

Krok za krokem:

Otřete povrch V-frame suchým hadříkem, abyste odstranili volný prach nebo kovové hobliny-kritický pro udržení roviny ± 2 μm bloků Grate 000 Granite V.
Vyředějte čistič (1:10 destilovanou vodou) a aplikujte na vlhký hadřík, jemně drhnuté olej nebo skvrny chladicí kapaliny. Nikdy nepoužívejte kyselá/alkalická rozpouštědla – mohou v průběhu času leptat žulový povrch.
Důkladně osušte hadříkem bez vlákna, což zajišťuje, že ve V-Groove nezůstane vlhkost, kde se hřídele kontaktují.

TIP Pro: Pro prostředí těžké obrábění čistěte po každém posunu, aby se zabránilo abrazivním částic (např. Oxid hlinitý) od poškrábání povrchu země 320 grit (RA ≤ 0,8 μm).

2. Strategie skladování: Ochrana před změnami nárazu a teploty

Uložte si bloky žuly V, abyste udrželi rozměrovou stabilitu a chránili okraje V-Groove:

Krátkodobé úložiště (≤ 1 týden):

Umístěte gumovou rohož tlumící vibrace (tloušťka 5 mm) na čisté lavičky dílny a zajistí 100 mm vůle od jiných nástrojů. Storaen’s 160 × 160 × 90mm V-snímky, vážící 18 kg, zůstaňte bezpečně na místě i během nedalekých frézovacích operací.

Dlouhodobé skladování (≥ 1 měsíc):

Zabalte se do hedvábného papíru bez kyseliny nebo antistatické bublinové obal, abyste chránili před vlhkostí (ideální RH: 40%-60%).
Ukládejte vodorovně na ploché polici s pěnovými podpěrami pod G-Groove a základnou, rovnoměrně distribuovat hmotnost, aby se zabránilo SAG 0,05 mm/m, který se může vyskytnout v nepodporovaných snímcích.
Udržujte teplotu skladování při 20 ° C ± 2 ° C – nízká tepelná roztažení žuly Jinan Qing (8,3 x 10⁻⁶/° C) znamená minimální riziko deformace, ale extrémní kolísání může ovlivnit konzistenci kalibrace.

Vyvarujte se: zavěšení nebo vertikální úložiště, které může zdůraznit okraje V-Groove-Storaen navrhuje všechny bloky žuly V pro horizontální stabilitu, s vyztuženými základními povrchy pro bezpečné umístění police.

3. údržba do a nedělí

Dělat:

Prohlédněte si čtvrtletně menší čipy (≤ 0,5 mm) pomocí 10x zvětšovače-Storaen nabízí na místě oživení pro poškozené rámy a obnovení rovinnosti na původní známky.
Použijte Storaen’s Certified Calibration Service ročně k ověření souladu s GB/T 20428-2006, což zajišťuje, že vaše bloky žuly V udržují jejich továrně testovanou přesnost.

Ne:

Umístěte nebo zasáhněte V-rám-dokonce i dopad 1 kg může narušit okraj V-Groove, což ovlivňuje zarovnání hřídele až o 15 μm.
Uložte s magnetickými nástroji-Graniteova nemagnetická vlastnost (≤ 3 μt) je ideální pro prostředí magnetického pole, ale nedaleké magnety mohou přilákat zbytky, které poškrábají povrch.

4. Storaen’s Care-Enhamed Design Features

Naše bloky žuly V jsou vytvořeny pro snadnou údržbu:

Zaoblené okraje: 3 mm komory na všech rocích snižují riziko čipů během manipulace, což je běžný problém s alternativami s ostrými hranami.
Antistatický povlak (volitelný): Pro výrobu elektroniky vyberte V-rámečky s vodivým povlakem 5 μm, který odpuzuje prachové částice, kritický pro přesné vyrovnání hřídele v čistém prostředí.
Vlastní úložiště: Objednejte si pouzdro z tvrdého dřeva lemovaného pěnou (k dispozici pro všechny velikosti) s vložkami CNC-CUT, které kolébkují v Groove a základně a chrání vaši investici během přepravy mezi zařízeními.

Péče o bloky Storaen Granite V je s těmito praktikami jednoduché-jemně ukládejte chytře a využívá naše návrhy přátelské k údržbě. Ochrana jejich přirozené stability a přesnosti zajistíte, aby každý úkol zarovnání hřídele splňoval nejvyšší průmyslové standardy, od automobilového sestavení po metrologii letectví. Důvěra ve Storaen’s Engineering při poskytování V-rámců, které obstojí ve zkoušce času-protože správná péče by neměla být komplikovaná, pokud není přesnost neelegovatelná.
